Автоматика ГРП (газо-регулирующего пункта)

Подсистема осуществляет контроль следующих технологических параметров:
Давление газа на входе ГРП;
Давление газа на выходе из ГРП;
Перепад на фильтре;
- Температура воздуха в помещении ГРП;
- Состояние ПСК и ПЗК.
Для контроля за состоянием ПСК в проекте предлагается контроль потока метана в сбросном трубопроводе ПСК взрывобезопасным датчиком- реле контроля потока STS 215 K . Сигнал от датчика поступает на вход коммутируемого усилителя SZA 400Ex- 230 и далее на аналоговый вход модуля ввода контроллера WP- 8441- EN- G.
Контроль за состоянием ПЗК осуществляется путем контроля давления за ПЗК.
Контроль давления газа на входе ГРП, после ПЗК, выходе ГРП и перепада давления газа на фильтре выполнен с помощью датчиков давления МТ101М- Ех и перепада давления Сапфир- 22МТ- Ех- 2430 во взрывозащищенном исполнении. Датчики МТ101М и Сапфир- 22МТ имеют выходной аналоговый сигнал 4…20мА. Токовые сигналы датчиков подаются через блоки искрозащиты БПДМ- Ех на аналоговые входы модуля ввода контроллера.
Контроль температуры воздуха выполнен с помощью термопреобразователя с унифицированным сигналом ТСМУ- 205- Ех фирмы «Метран» во взрывозащищенном исполнении. Датчики температуры имеют выходной аналоговый сигнал 4…20 мА. Токовый сигнал датчика подается через блок искрозащиты БПДМ- Ех на аналоговый вход модуля ввода контроллера.
В качестве контроллера- измерителя в проекте предусмотрен комплект контроллера WP- 8441- EN- G, размещенного в шкафу телемеханики.
Проектом ГСВ предполагается установка узла учета на основе струйного расходомера газа Turbo Flow GFG-∆Р. Расходомер состоит из расходомерного шкафа, размещенного в помещение КИП, и преобразователя расхода, установленного на технологическом оборудование. Блоки соединены штатным кабелем из комплекта поставки. Данные по расходу газа из расходомерного шкафа по интерфейсному каналу RS- 485 поступают на соответствующий вход RS- 485 контроллера WP- 441- EN- G.
По своему функциональному назначению контроллер WP- 441- EN- G, размещенный в шкафу телемеханики I, обеспечивает выполнение следующих функций:
- принимает сигналы с аналоговых датчиков ;
- принимает сигнал с датчика потока;
- принимает сигналы о состояниях приводов входных кранов по газу;
- управляет приводами входных кранов;
- формирует телеметрический кадр, содержащий полученную информацию;

- обеспечивает передачу телеметрического кадра по каналу связи на ЦПУ.

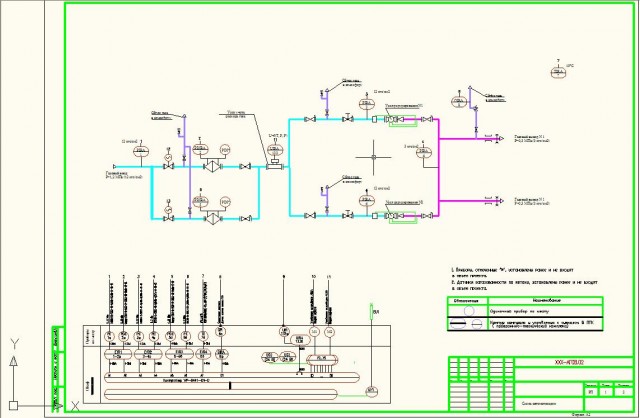

Состав: Схема автоматизации, схема питания датчиков и приборов,схемы электрические принципиальные,схема импульсных и кабельнывх соединений,план расположения оборудования.

Софт: DWG
