Автоматизация компрессорной станции

Киевский Коллдеж Городского хозяйства
Дипломный проект по дисциплине: "Монтаж и автоматизация"
На тему Автоматизация компрессорной станции
Киев 2010

Технічні умови автоматизації призначені для розробки функціональної схеми автоматизації, вибору технічних засобів автоматизації і складання замовної відомості на прилади.
Згідно цих умов в проекті повинні бути задіяні такі системи
автоматизації :
- автоматичне керування приводом компресора в залежності від тиску повітря в ресивері з АВР ;
- автоматичне регулювання температури в осушувачі з регулюючою дією на клапан в паропроводі ;
- автоматичне регулювання температури охолоджуючої води на виході
охолоджувача з регулюючою дією на клапан трубопроводу холодної води;
- автоматичний захист компресора від перегріву та від падіння тиску церкулюючого повітря ;
- автоматичне регулювання тиску повітря на виході ресивера з використанням АСР прямої дії ;
- автоматичне вимірювання витрати повітря ;
- автоматичне керування приводом сітки фільтру ;
- автоматична імпульсна низьковольтна сигналізація аварійних ситуацій.

Состав: Принципиальная схема, Схема внешних соединений, Функциональная схема, Схема подключений щита, ПЗ Язык документа

Софт: AutoCAD 2008

Сайт: www

Каталог / Автоматизация / Автоматизация компрессорной станции

Просмотр файлов
ДИПЛОМ.docx
Схема зовнішніх з'єднань.dwg

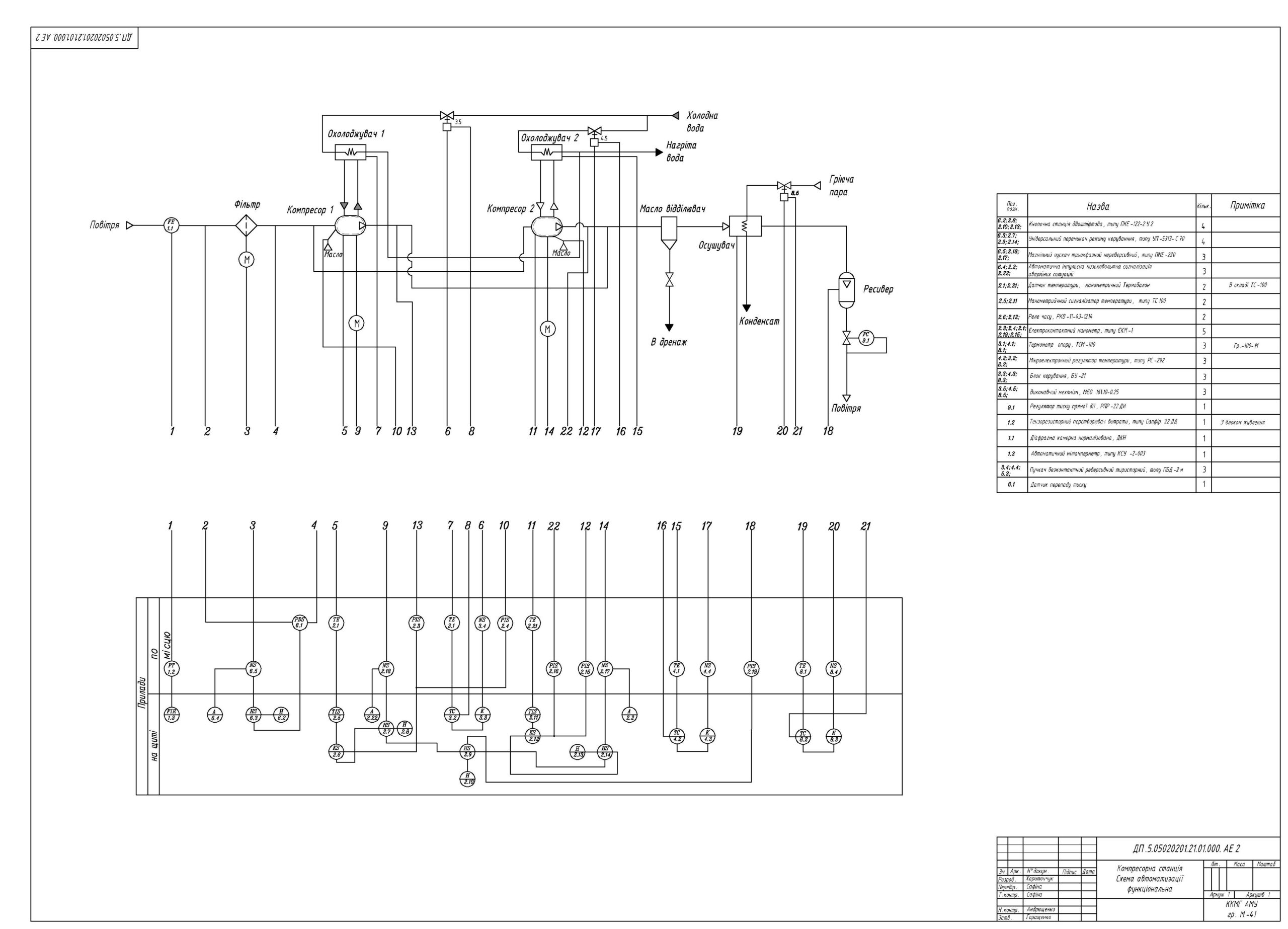

Функціональна схема.dwg
Щит - Схема підключень.dwg
Принципіальна схема.dwg
Схема зовнішніх з'єднань.bak
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
