Автоматизация кормораздатчика РКА-2000

Пинский государственный индустриально-педагогический колледж
Специальность "Энергетическое обеспечение сельскохозяйственого производства"
Курсовой проект по дисциплине "Автоматизация технологических процессов селькохозяйственного производства"
На тему: "Автоматизация кормораздатчика РКА-2000"
Пинск 2017

Исходные данные раздатчика кормов автоматического на 2000 голов (РКА-2000): скорость движения конвейера 0,095 м/с; производительность 0,958 т/ч; время затрачиваемое на одну раздачу кормов 11 мин; мощность электродвигателей 7,1 кВт; размеры: длина 88000 мм, ширина 8700 мм, высота 1200 мм; масса 3220 кг.

Кормораздатчик автоматический РКА-2000 производительностью 0,958 т/ч предназначеный для автоматической запрограммированной и нормированной раздачи гранулированные и сыпучих кормов в двухрядные желоба-кормушки свинарниках-откормочниках. Его основные части: приводная станция, кормоприводы, дозаторы и бункер. Внутри кормопривода находится шайбовый транспортер возвратно-поступательного действия, состоящий из отдельных секций штоков с шайбами, цепей и звездочек. Кормоприводы изготовлены из стальных газовых труб. Для изменения норм выдачи корма по стенкам дозаторов установлены регулировочные заслонки. Управление процессом раздачи кормов автоматическое.
Кормораздатчик рассчитан на обслуживание 2000 поросят при кормлении из кормушек, имеет два кормопривода с дозаторами.
Норму выдачи корма на голову (1...3 кг) регулируют заслонками кормоприводов.
Установленная мощность электродвигателей 7,1 кВт.

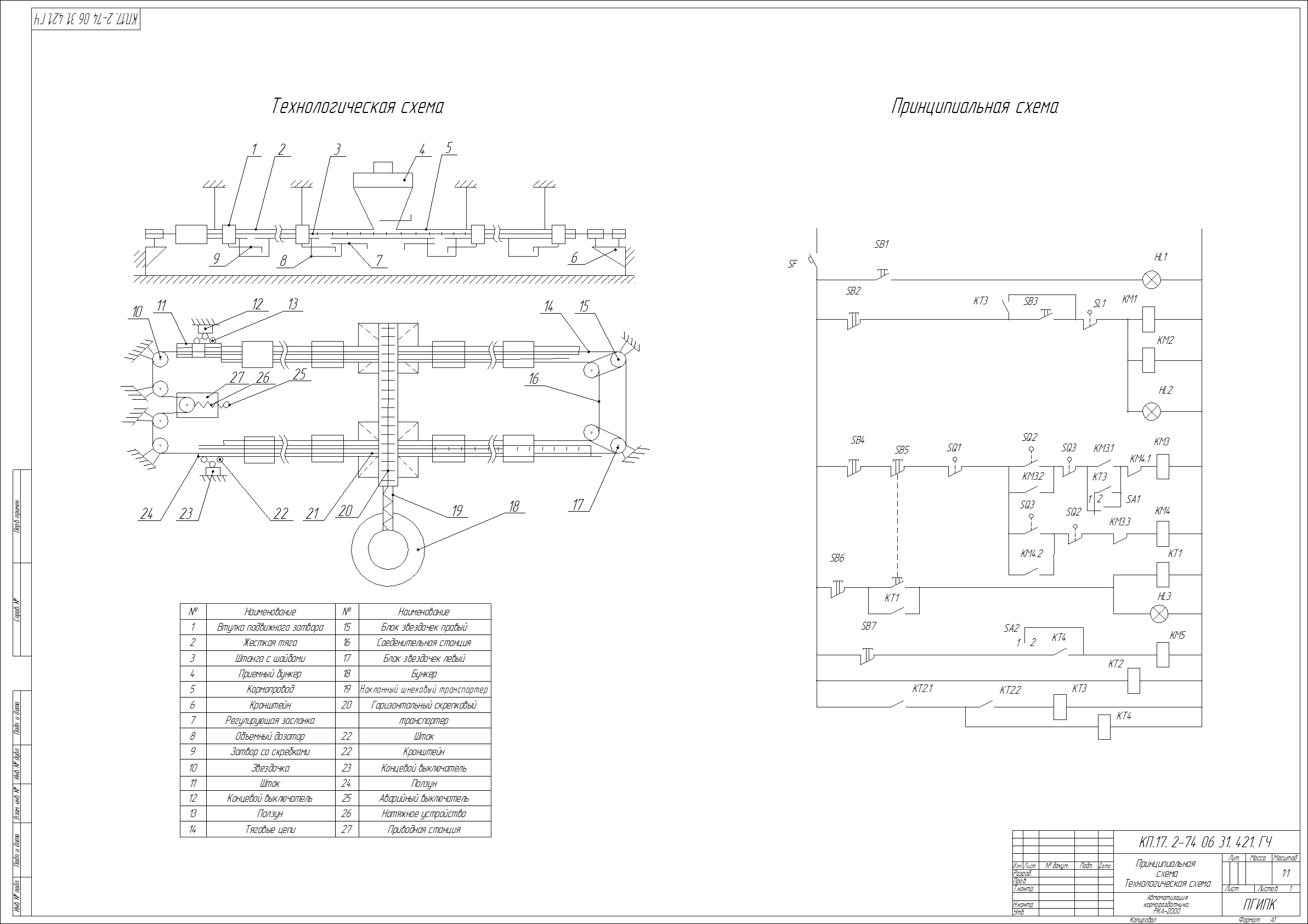

Графическая часть содержит технологическую и принципиальную схему кормораздатчика РКА-2000.

Содержание
Введение
1. Технологическая характеристика объекта автоматизации
2. Разработка функциональной схемы автоматической системы
3. Разработка принципиальной схемы управления
4. Расчет и выбор элементов и средств автоматизации. Составление спецификации
5. Выбор щитов и шкафов управления
6. Разработка схем соединения
7. Определение надежности системы управления
8. Инструкция по технике безопасности при эксплуатации электрической части объекта
Вывод и заключение
Список используемой литературы

Состав: Технологическая схема автоматического раздачи кормов РКА-2000, Принципиальная электрическая схема дистанционного управления кормораздатчиком РКА-2000, ПЗ. Язык документа

Софт: КОМПАС-3D V16

Каталог / Автоматизация / Автоматизация кормораздатчика РКА-2000

Просмотр файлов
Содержание (3лист).docx
Титульник (1лист).docx
Чертеж.cdw
Чертеж.cdw.bak
КП РКА-2000 (4-28лист).docx
Пояснительная записка (2лист).docx
