Автоматизация котла ДЕ16-14

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра теплотехнических и энергетических систем
Курсовой проект по дисциплине "Автоматизация технологических процессов и производств"
На тему: "АСУ работы котла ДЕ16-14"
Магнитогорск 2014

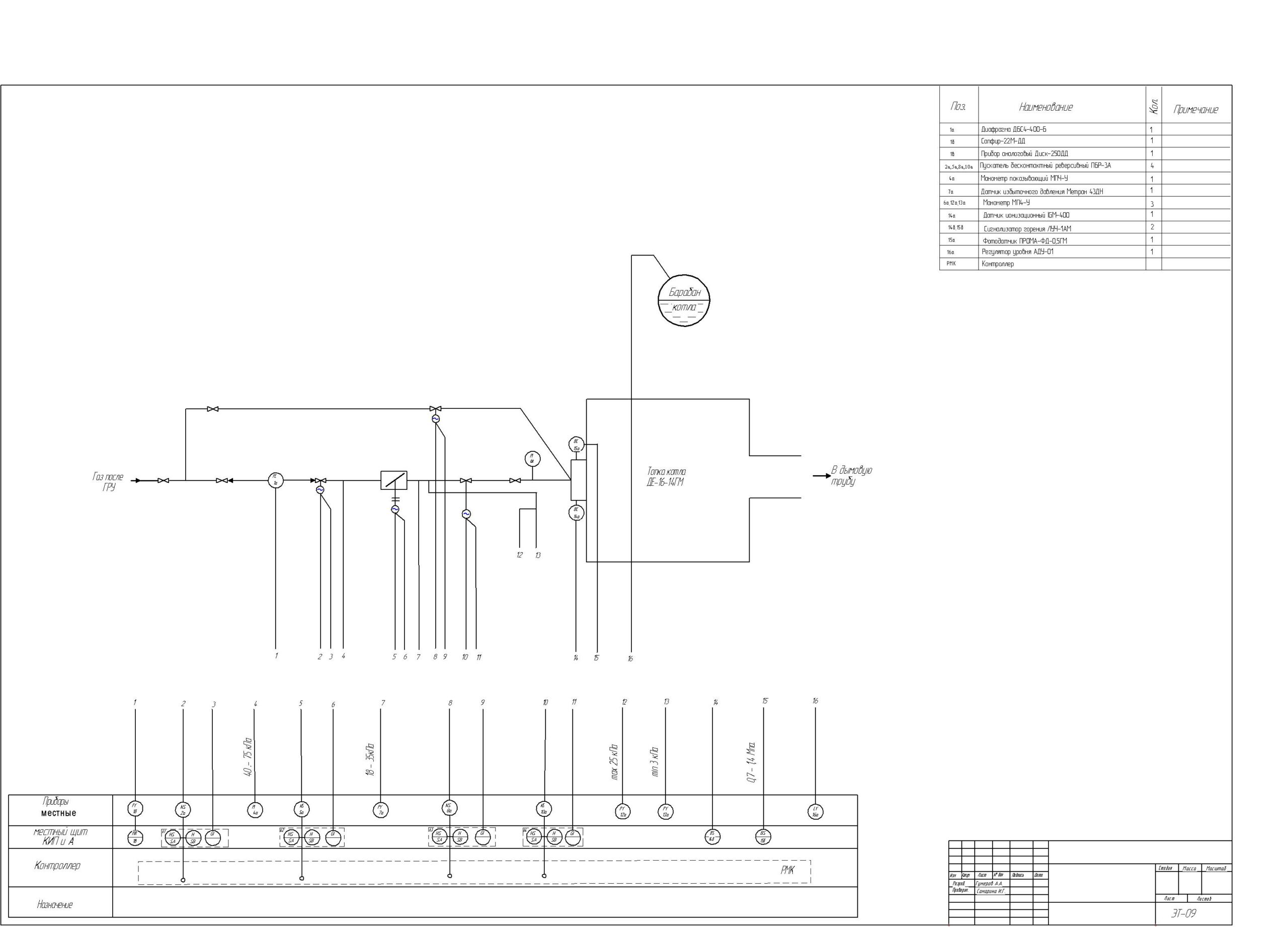

Схема автоматизация котла ДЕ16-14
Характеристика котла

№ п/п Наименование показателя Значение

1 Тип котла Паровой
2 Вид расчетного топлива Газ, жидкое топливо
3 Паропроизводительность, т/ч 16
4 Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 1,4 (14,0)
5 Температура пара на выходе, °С насыщенный, 194; перегретый, 225
6 Температура питательной воды, °С 100
7 Расчетный КПД, % 93
8 Расчетный КПД (2), % 90
9 Расход расчетного топлива, кг/ч 1141, 1202 (*)
10 Расход расчетного топлива (2), кг/ч 1088, 1124 (*)
11 Габариты транспортабельного блока, LxBxH, мм 7550х3030х4032
12 Габариты компоновки, LxBxH, мм 8655х5240х6072
13 Масса транспортабельного блока котла, кг 19350
14 Вид поставки В сборе (транспортабельный блок)

Состав: Схема автоматизации котла ДЕ16-14, Спецификация Язык документа
