Автоматизация котла КВГМ-7,56 на базе контроллера S7-1200

Автоматизация водогрейного котла КВГМ на ПЛК s7-1200 CPU1214. Топливо Газ/Мазут. Автоматический розжиг, регулирование. Защиты по правилам. Рабочий проект.

Проектом предусматривается автоматизация вновь устанавливаемого котла КВГМ-7,56. Автоматика котла
выполнена на базе свободно программируемого логического контроллера семейства S7-1200 фирмы Siemens. Программа
контроллера обеспечивает выполнение в автоматическом режиме следующих функций:
1. функции автоматического регулирования:
- температуры воды на выходе из котла (заданное значение или по температуре наружного воздуха);
- давления газа на горелке;
- давления первичного воздуха на горелке;
- давления вторичного воздуха на горелке;
- разряжения в топке котла;
- давления жидкого топлива перед форсункой;
2. функции защиты (см. СНиП II-35-76, ПБ 10-574-03 ) :
- повышение температуры воды на выходе котла;
- повышении или понижении давления газообразного топлива перед горелками;
- понижение давления воздуха;
- уменьшение/увеличение разрежения в топке;
- погасание факела горелки;
- повышение или понижение давления воды после котла;
- понижение расхода воды после котла;
- неисправность цепей защиты, исчезновение напряжения;
- остановка дымососа/вентилятора;
- низкое давление жидкого топлива;
- негерметичность газовых клапанов;
- ошибочные действия оператора.
3. функции управления работой котла:
- автоматический пуск и останов котла на газовом топливе;
- автоматический пуск и останов котла на жидком топливе;
- автоматический контроль герметичности газовых клапанов;
- свето-звуковая сигнализация при авариях;
- ведение архива аварий, с фиксацией времени и причины аварии;
- предупредительная сигнализация приближения значений параметров к границам безопасной работы;

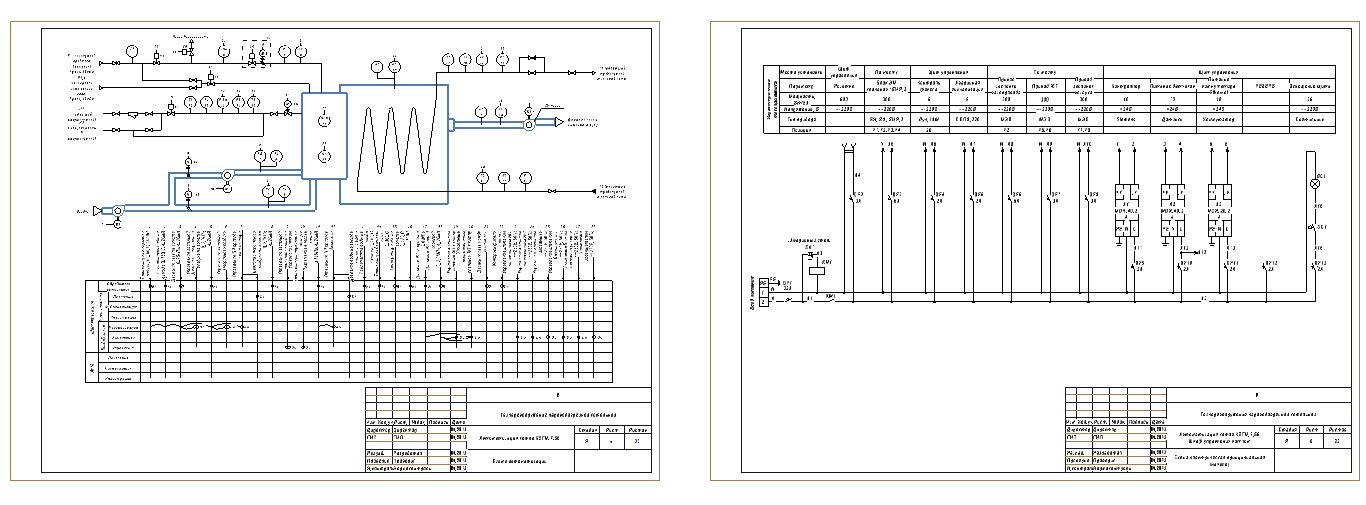

Состав: Рабочий проект 20 листов. Схема автоматизации. Схема принципиальная. Сборочные. План Язык документа

Софт: AutoCAD 13

Каталог / Автоматизация / Автоматизация котла КВГМ-7,56 на базе контроллера S7-1200

Просмотр файлов
Автоматизация КВГМ на s7-1200.dwg
