Схема автоматизации ленточного конвейера

Национальный университет водного хозяйства и природопользования
Кафедра технологии строительных конструкций, изделий и материаловедения
Автоматизация строительных процессов
Автоматизация ленточного конвейера
2010

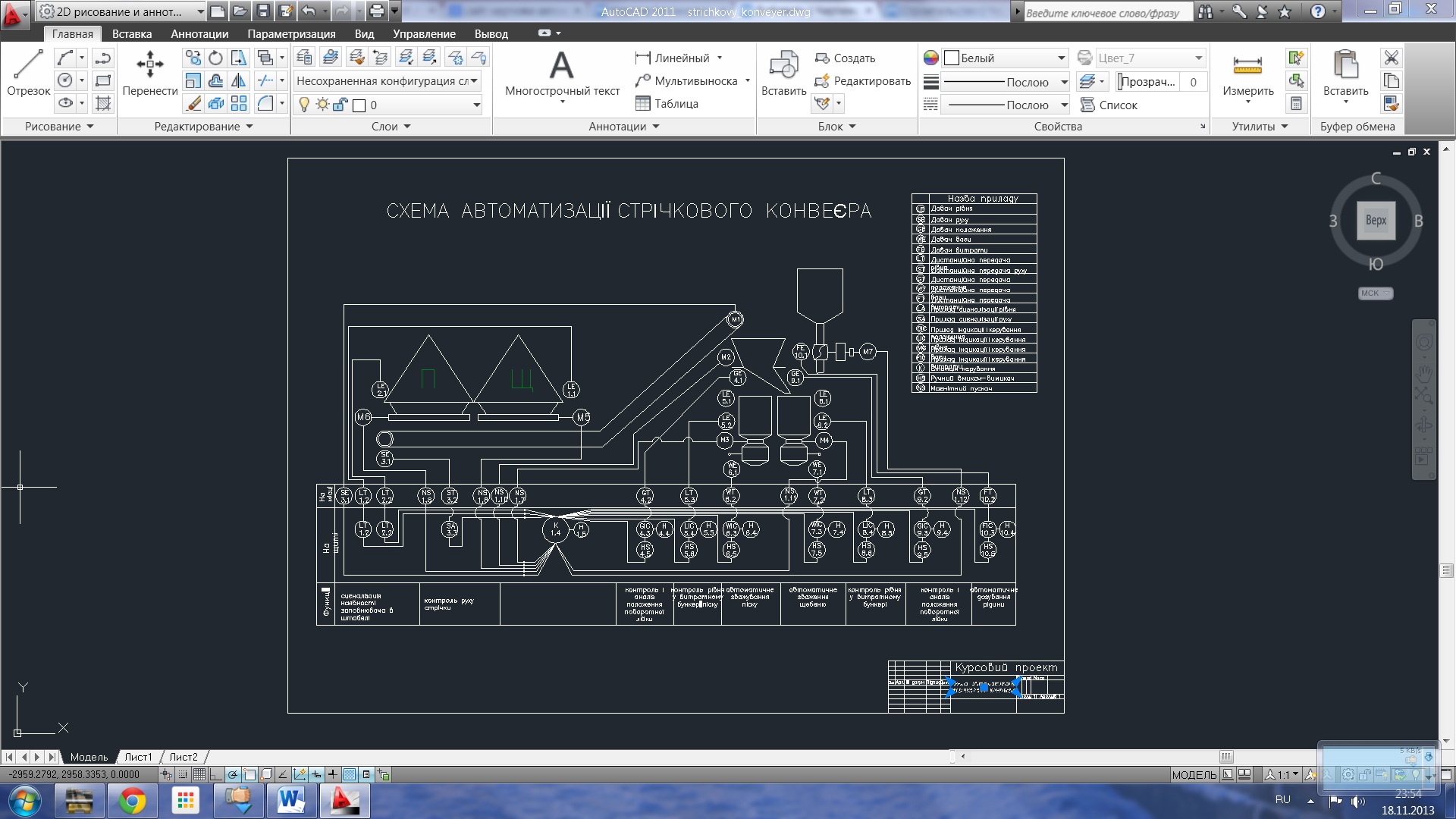

В данном проекте рассматривается процесс автоматизации ленточного конвейера. Графическая часть содержит схему автоматизации и экспликацию к ней.
Курсовой проект содержит 1 лист формата А2 графической части и 16 страниц пояснительной записки.

Функциональная схема автоматического контроля и регулирования предназначена для технологических решений, принимаемых при проектировании систем автоматизации.
При создании функциональной схемы определяют:
1. Целесообразный уровень автоматизации технологического процесса.
2. Принципы организации контроля и управления технологическим действием.
3. Технологическое оборудование, управляемое автоматически, дистанционно или в обоих режимах по заданию оператора
4. Список и значение контролируемых и регулируемых величин.
5. Методы контроля, законы регулирования и управления.
6. Объем автоматической защиты и блокировок, автоматических схем управления технологическими агрегатами.
7. Место расположения аппаратуры на технологическом оборудовании, щитах и пультах управления.
Все элементы отображаются в виде условных изображений и соединены в единую систему линиями функциональной связи.
