Операция Укомплектация-2

Автоматизация парового котла КВГМ 50-150

УГК им. И.И.Ползунова
Отделение Инфомационных технологий
Курсовой проект по дисциплине "Автоматизация технологических процессов и производств"
На тему: "Водогрейный котел КВГМ 50-150"
Екатеринбург 2013

Водогрейный котел предназначен для получения горячей воды номинальной температурой 150 °С, используемой в системах отопления, вентиляции и горячего водоснабжения зданий и сооружений промышленного и бытового назначения, а также для технологических целей, и устанавливаются в котельных, оборудованных системой водоподготовки.
Каждый водогрейный котел имеет топочную камеру (топку), в которой происходит сжигание топлива и выделение газов, заполненную водой. Данными, определяющими техническую характеристику котла, являются: тип котла, поверхность нагрева, величина рабочего давления, объемы котла. Поверхность нагрева, измеряемая в квадратных метрах. Водяной поверхностью нагрева называется та часть общей поверхности нагрева, по одну сторону которой находятся газы, а по другую нагреваемая вода.

1.1 Описание технологии агрегата
У выбранного мною водогрейного котла условное обозначение выглядит следующим образом: КВГМ 50-150;
где К-котел, В- водогрейный, ГМ-газомазутный. Цифры после буквенного обозначения показывают теплопроизводительность 50 Гкал/ч и температуры воды на выходе из котла 150 oC
Для создания автоматизированной системы управления процессами выработки горячей воды, реализуемыми водогрейными котлами, в первую очередь необходимо определить цель создания системы и ее назначение, а также провести обследование котла и его технологического оборудования как объекта предстоящей автоматизации. В процессе обследования надо составить перечень технологического оборудования, указать на его исправность, определить режимы работы и эксплуатационные характеристики: энергопотребление, вид топлива, производительность и др., а также контролируемые и управляемые параметры, перечень критических и опасных значений параметров процесса.

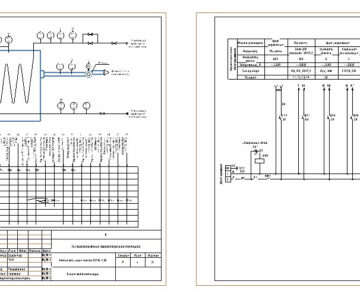

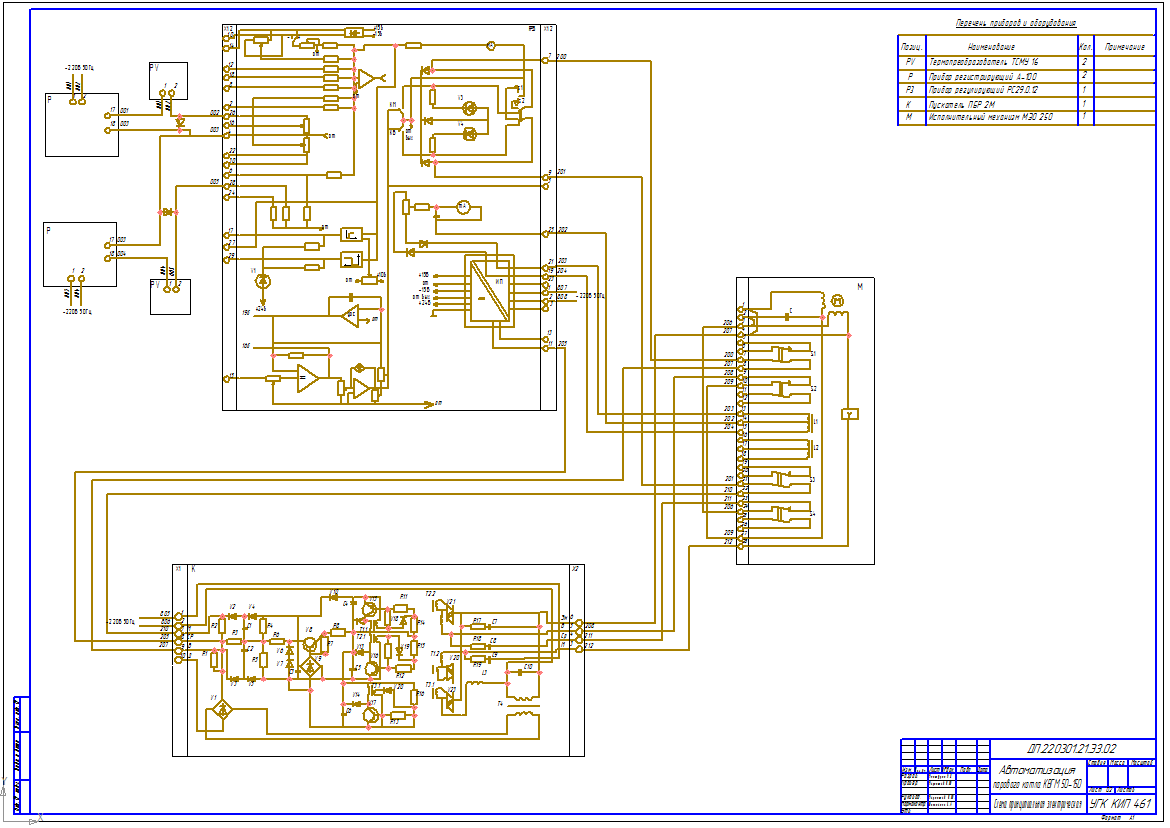

Состав: Схема принципиальная электрическая, ПЗ Язык документа

Софт: КОМПАС-3D LT V12
