Автоматизация поселковой котельной КВа-2,0ГМ
Разработка проекта автоматизации поселковой котельной с автоматизированными котлами КВа-2,0ГМ (IGNIS-2000)
Для погодной коррекции температуры теплоносителя в подающем трубопроводе системы отопления предусматривается установка контроллера ТРМ132М, на входкоторого поступают сигналы от датчиков температуры подающего теплоносителявторого контура, обратного теплоносителя первого контура и наружного воздуха.
При изменении температуры наружного воздуха регулирование осуществляется путем воздействия на регулирующий клапан, установленный перемычке между подающим и обратным трубопроводом. Прибор также управляет основным и резервным насосами котлового контура через выходные элементы модуля расширения МР1.
Также предусмотрено автоматическое прекращение подачи топлива в котельную при превышении выделения угарного газа выше допустимых пределов в помещении котельной по сигналу от прибора СОУ1, а также дистанционно - от кнопок, установленных в щите КИП.

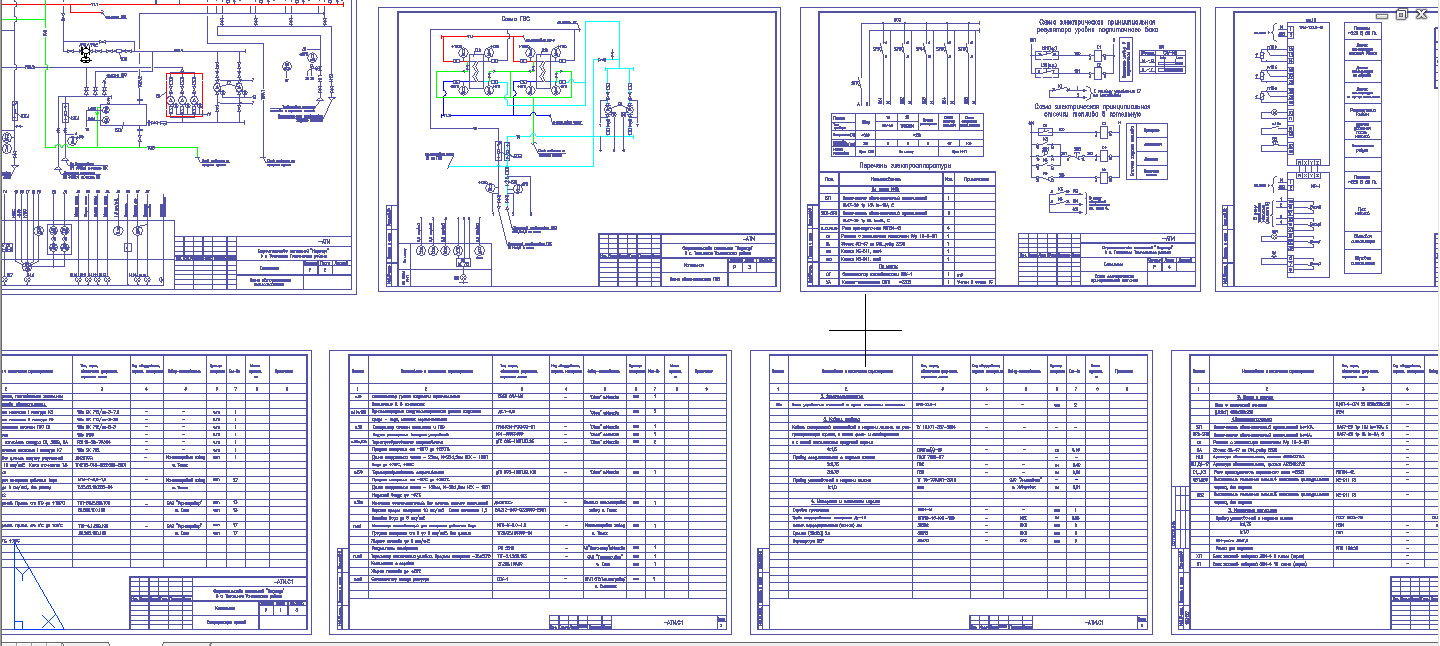

Состав: Рабочие чертежи, спецификация
Софт: AutoCAD 2013
