Операция Укомплектация-2

Автоматизация процесса слива хранения и выдачи диэтиленгликоля в химическом цехе

Целью дипломного проекта является разработка системы автоматизации процесса слива, хранения и выдачи диэтиленгликоля на базе промышленного микроконтроллера, что, позволит повысить надежность и качество управления.
Анализ состояния проблемы. Постановка задачи
1 Формализация объекта исследования. Разработка математической модели процесса разогрева диэтиленгликоля в цистернах
1.1 Формализация технологического процесса слива, хранения и выдачи диэтиленгликоля
1.1.1 Характеристика продукта, хранимого на складе
1.1.2 Описание процесса согласно технологическому регламенту
1.2 Разработка математической модели процесса разогрева диэтиленгликоля в цистернах
1.2.1 Постановка задачи моделирования
1.2.2 Формализация модели. Математическая модель
1.2.3 Корреляционный анализ
1.2.4 Регрессионный анализ
1.3 Выбор закона регулирования
1.4 Выводы по главе
2. Разработка системы автоматизации процесса слива, хранения и выдачи диэтиленгликоля в химическом цехе
2.1 Характеристика объекта автоматизации
2.1.1 Алгоритм управления процессом
2.1.2 Выбор параметров управления
2.2 Выбор и обоснование программно-технических средств автоматизации
2.2.1 Первичные преобразователи и датчики
2.2.2 Вторичные приборы и регуляторы
2.2.3 Преобразователи сигналов
2.2.4 Управляющее устройство
2.2.5 Микроконтроллер и модули ввода вывода
2.2.6 Запорно-регулирующая арматура
2.2.7 Выбор программного обеспечения
2.3 Разработка технической документации
2.3.1 Разработка функциональной схемы автоматизации
2.3.2 Разработка схемы электрической принципиальной управления и сигнализации
2.3.3 Разработка электрической и пневматической схем питания
2.3.4 Разработка схемы внешних подключений
2.3.5 Разработка монтажной схемы щита
2.3.6 Разработка монтажного чертежа плана трасс
2.4 Программа управления технологическим процессом
2.5 Выводы по главе
3 Расчет технико-экономических показателей
3.1 Определение объема выпуска продукции по участку автоматизации
3.2 Расчет инвестиций (капитальных вложений)
3.3 Расчет эксплуатационных издержек
3.4 Расчет дохода от внедрения системы автоматизации
3.5 Определение эффективности проектируемого варианта
4 Охрана труда
Заключение
Список использованных источников

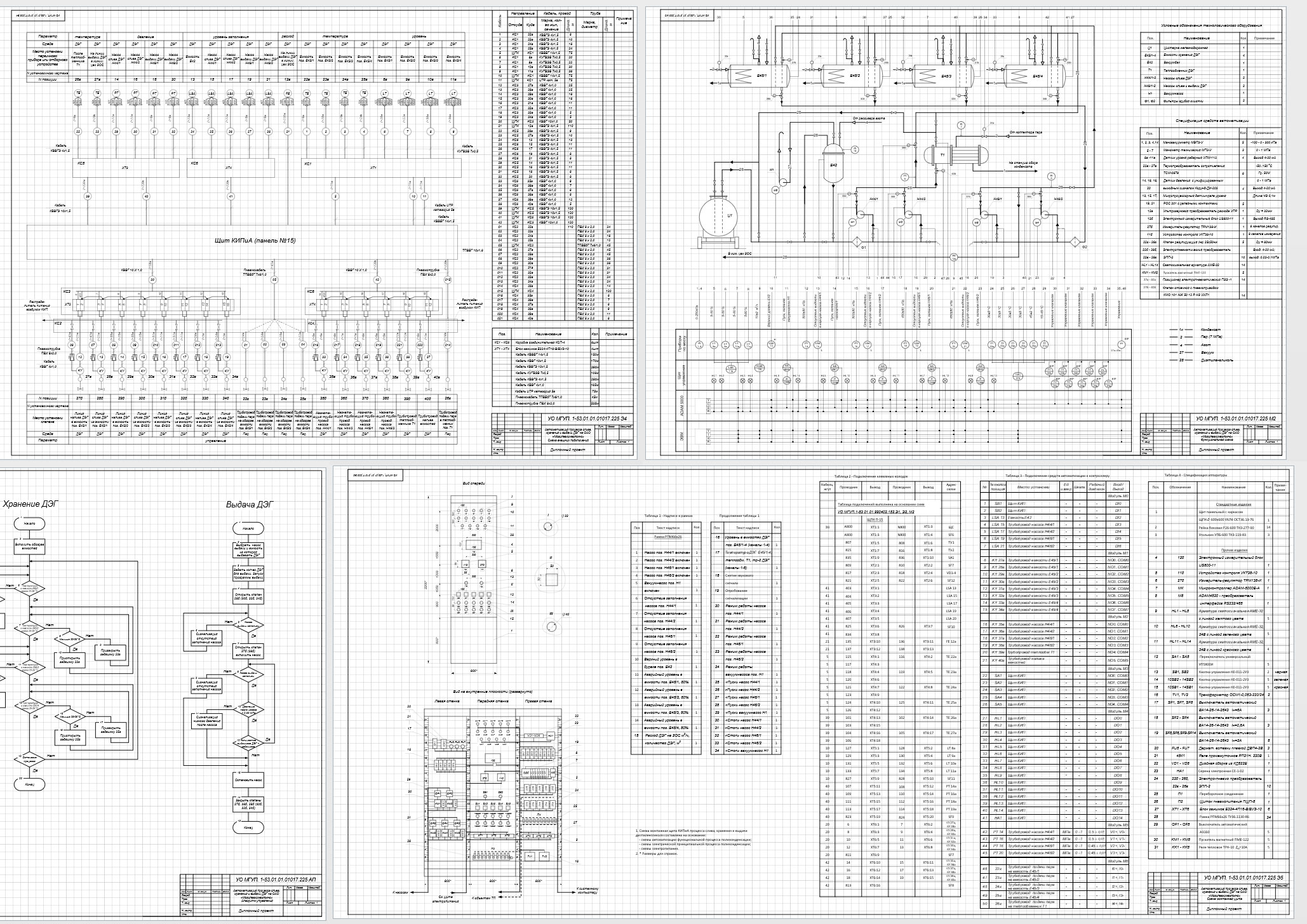

Состав: Функциональная схема автоматизации, Алгоритм, Щит, Пневматика, ПЗ Язык документа

Софт: visio, vsd
