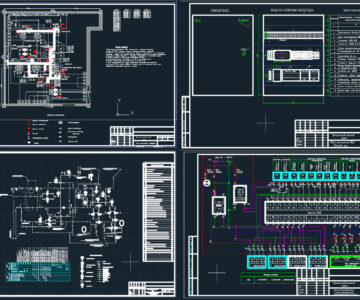

Автоматизация системы отопления и ГВС многоквартирного жилого дома

ФГБОУ ВПО "Южно-Уральский государственный университет" (НИУ)
ПРОЕКТ ИТП многоквартирного жилого дома
Стадия: Рабочий проект Шифр: ЗФ-428с 2012 672 00 00 АОВ
г. Челябинск, 2012 год

Исходные данные
Основание для проектирования:
Техническое задание на разработку раздела АОВ.

Общие указания
Данным проектом предусматривается:
1. Погодное регулирование режима теплоснабжения (по температурному графику).
2. Автоматическое поддержание температуры воды в системе ГВС.
3. Управление киркуляционными насосами системы теплоснабжения.

1. Температура уставки (прямой) СО равная 70 градусам, изменяется в зависимости от температу окружающей среды (температурный график): чем холоднее на улице, тем горячей должен быть теплоноситель и наоборот.
2. С датчика температуры ГВС сигнал подается на контроллер, после обработки сигнала, принимается решение об открытие задвижки ГВС в случае понижения температуры в трубопроводе, либо о закрытие, в случае привышении уставки.
3. Имеется два режима управления циркуляционными насосами. "Автоматическое" и "Ручное" В случае автоматического управления, насосы работают постоянно.

1) установку узла коммерческого учета теплоносителя на вводе в здание;
2) установку контрольно-измерительных приборов (манометров, термометров);
3) погодное регулирование режима теплоснабжения (по температурному графику);
4) автоматическое поддержание температуры воды в системе горячего водоснабжения (ГВС);
5) управление циркуляционными насосами системы теплоснабжения;
6) автоматизацию подпитки контура системы отопления помещений (для систем с независимым присоединением нагрузки отопления).

Состав: Альбом: АОВ (автоматизация систем отопления и ГВС) Язык документа

Софт: AutoCAD, DWG

Каталог / Автоматизация / Автоматизация системы отопления и ГВС многоквартирного жилого дома

Просмотр файлов
11 вариант.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

4 КОММЕНТАРИЕВ

1
2014-01-20 в 21:29 Ответить

Приветствую Вас. а как бы узнать описание к схемам в скаченном файле будет?

    2
    2014-01-20 в 21:33 Ответить

    в архиве только чертежи схем и спецификации к ним

    3
    2014-01-20 в 21:35 Ответить

    там альбом на 11 листов, спецификации есть. записки нет

4
2014-01-20 в 21:41 Ответить

как быстро ответили, спасибо
