Операция Укомплектация-2

Автоматизация технологического процесса болтушек в условиях ОАО "Себряковцемент"

Себряковский технологический техникум
Специальность 220301 "Автоматизация технологических процессов и производств"
Дипломный проект
На тему: "Автоматизация технологического процесса болтушек в условиях ОАО "Себряковцемент"
Михайловка 2010

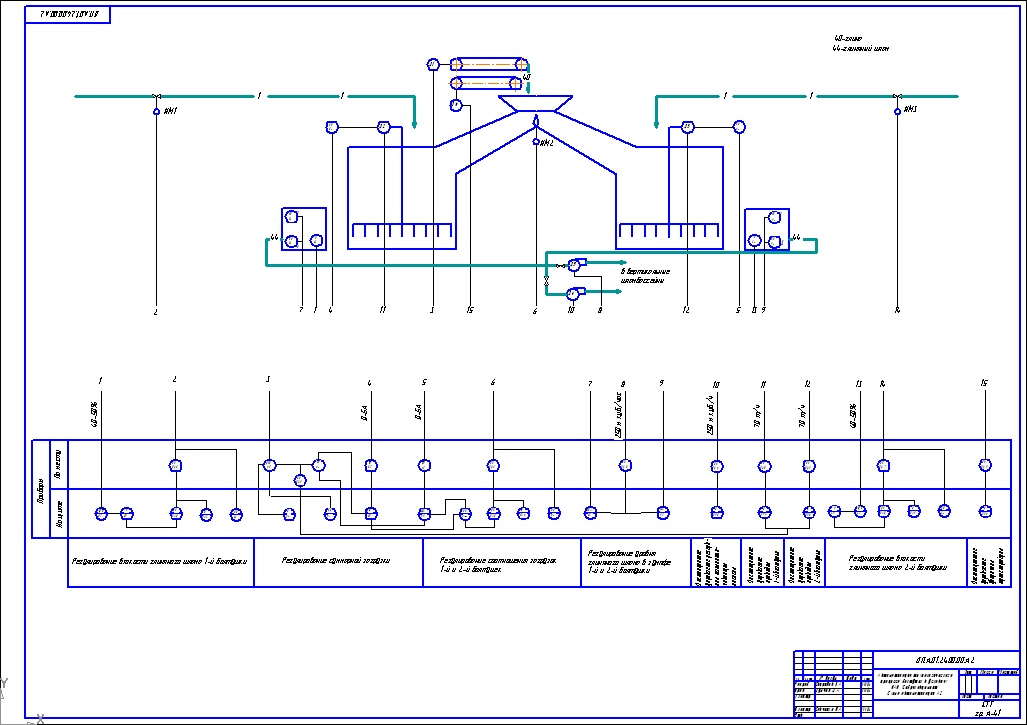

В данном проекте рассматривается линия производства глиняного шлама. Произведён расчёт параметров регулятора, электрических проводов и кабелей, и подбор оборудования, приборов, средств автоматизации. Графическая часть содержит схему автоматизации, схему электрическую принципиальную, общий вид щита, схему внешних соединений.
Дипломный проект содержит 4 листа формата А1 графической части, 81 лист пояснительной записки.
Характеристика продукции. Глиняный шлам представляет собой смесь глины и воды в определённых соотношениях. В норме глиняный шлам должен иметь влажность 40-50 %. Его приготовляют в болтушках-специальные ёмкости, в которых происходит перемешивание шлама. Из болтушек шлам поступает в зумпфы-ёмкости, из которых происходит его откачка в горизонтальные шламбассейны.
Для того, чтобы поддерживать требуемую вязкость, необходимо регулировать подачу воды в болтушки в процессе приготовления шлама. Для этого был подобран вискозиметр и рассчитаны параметры регулятора.

Состав: Схема автоматизации (А2), схема электрическая принципиальная (Э3), общий вид щита (ОВ), схема внешних соединений (Э4), спецификация к А2, спецификация к Э3, спецификация к ОВ, спецификация к Э4, сводная спецификация, таблица соединений, таблица подключений, ПЗ Язык документа

Софт: Компас-3D 11
