Автоматизация центрального теплового пункта на базе ECL-310

Автоматизация тепломеханических решений центрального теплового пункта на базе оборудования Danfoss. Организация учета тепловой энергии. Диспетчеризация ЦТП.
1. Система диспетчеризации построена на базе шкафа CONNECT, который является устройством первичного уровня системы диспетчерского контроля. Он обеспечивает получение по интерфейсам RS485 и RS232 коммерческой и технической информации от приборов учета энергоресурсов, теплорегуляторов и прочего инженерного оборудования здания, а также дальнейшую передачу данных в систему диспетчеризации по сетям Ethernet или по мобильной связи GSM GPRS.
2. Шкаф CONNECT обеспечивает выполнение следующих функций:
- сбор данных с тепловычислителя СПТ943.1 по интерфейсу RS232, с прибора учета КМ-5-4, щита управления насосами по интерфейсу RS485;
- первичная обработка полученной информации с целью ее преобразования, нормирования и фильтрации;
- передача информации о состоянии приборов учета, в том числе текущих показаний счетчиков, состояния контролируемых адресных устройств.
3. передача данных с приборов контроля и управления происходит в диспетчерской на персональный компьютер с программой COMFORT CONTUR
SERVER и компьютер диспетчера с программой Comfort Contur (Советская 20) + компьютер диспетчера с программой Comfort Contur .

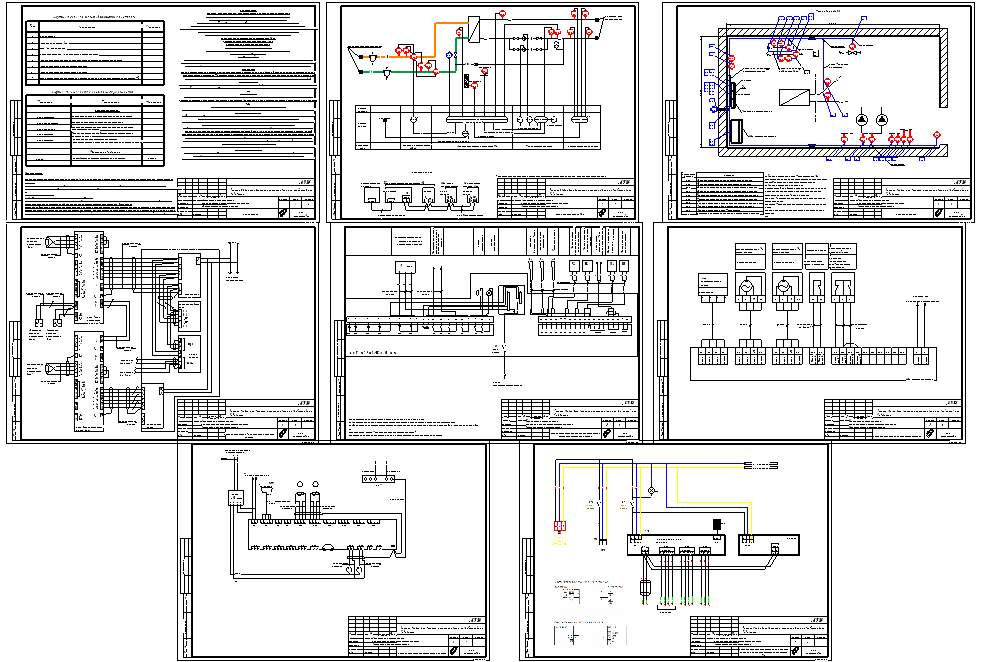

Состав: Автоматизация тепломеханических решений (проект) Язык документа

Софт: AutoCAD 2007

Файлы:
-АТМ(29.09.14).dwg
-АТМ.С (30.09.14).doc
