Промотур КОМПАС v17

Автоматизация турбокомпрессора К-250

ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра – автоматизация производственных процессов
курсовая работа по дисциплине "Проектирование автоматизированных систем"
на тему: "Турбокомпрессор К250"
Иркутск 2016 г

Исходные данные Турбокомпрессор К250: мощность 250м3/час, давление 6-7атм, диаметр 250 мм.

В данной работе рассматриваются турбокомпрессорные агрегаты, предназначенные для сжатия и перемещения воздуха и газа типа К-250, которые относятся к машинам динамического действия. Проведен выбор комплекса технических средств.
Техническая характеристика: мощность 250м3/час, давление 6-7атм, диаметр 250 мм.

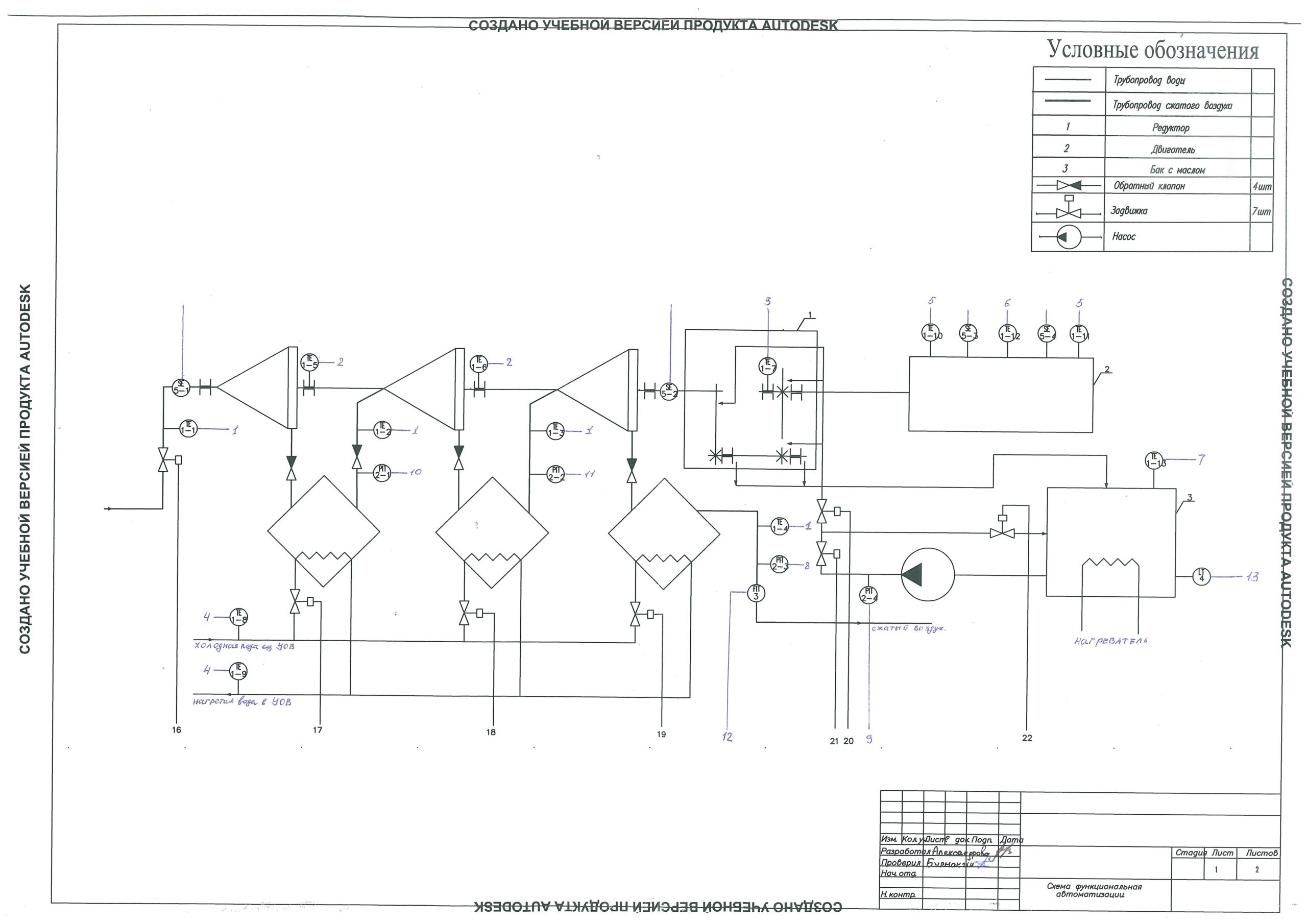

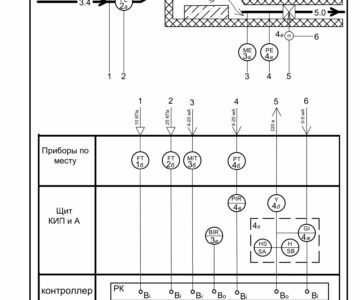

Графическая часть содержит структурную схему турбокомпрессора К-250, и схему автоматизации.

Содержание
Введение 4
Основная часть 5
Описание работы турбокомпрессора К-250 6
Выбор комплекса технических средств 8
Заключение 11
Список используемой литературы: 12

Состав: 2 Схемы функциональная автоматизации, структурная схема, спецификация Язык документа

Софт: AutoCAD 2014
