Автоматизация выпарной установки

К регулируемым параметрам схемы следует отнести:
1) концентрация исходного продукта расходом пара.
К измеряемым и регистрируемым параметрам схемы автоматизации процесса выпаривания в однокорпусном аппарате, следует отнести:
1) расход исходного продукта;
2) концентрация исходного продукта;
3) давление греющего пара;
4) температура готового продукта;
5) уровень в сборнике 1;
К сигнализирующим параметрам схемы автоматизации процесса выпаривания в однокорпусном аппарате, следует отнести:
1) давление в аппарате;
2) уровень в сборнике 5.
Техническая характеристика оборудования, используемого в технологическом процессе выпаривания в однокорпусной установке:
1) производительность по готовому продукту – 3 т/ч;
2) температура пара – 119,6 °С;
3) температура продукта на выходе – 95 °С;
4) выпаривается 12 % от готового продукта.

Надежная и эффективная работа однокорпусной выпарной установки в большой степени определяется объемами автоматизации и работоспособностью средств автоматизации. Для автоматизации выпарной установки наибольше распространение получают электрические и пневматические средства автоматического контроля и управления. При выборе средств автоматизации необходимо учитывать категорию пожаро- и взрывоопасности производственного помещения, протяженность соединительных линий от датчиков до исполнительных механизмов и до щита управления, температуру, влажность и запыленность воздуха в месте установки средств автоматизации, величину перестановочного усилия, необходимо для управления регулирующим органом, и другие факторы.
Современный уровень автоматизации однокорпусной выпарной установки предусматривает применение мини- и микро-ЭВМ.

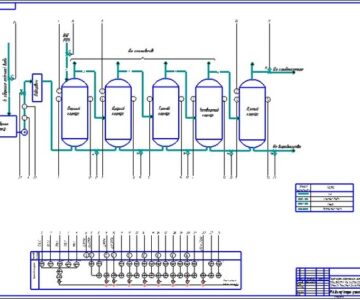

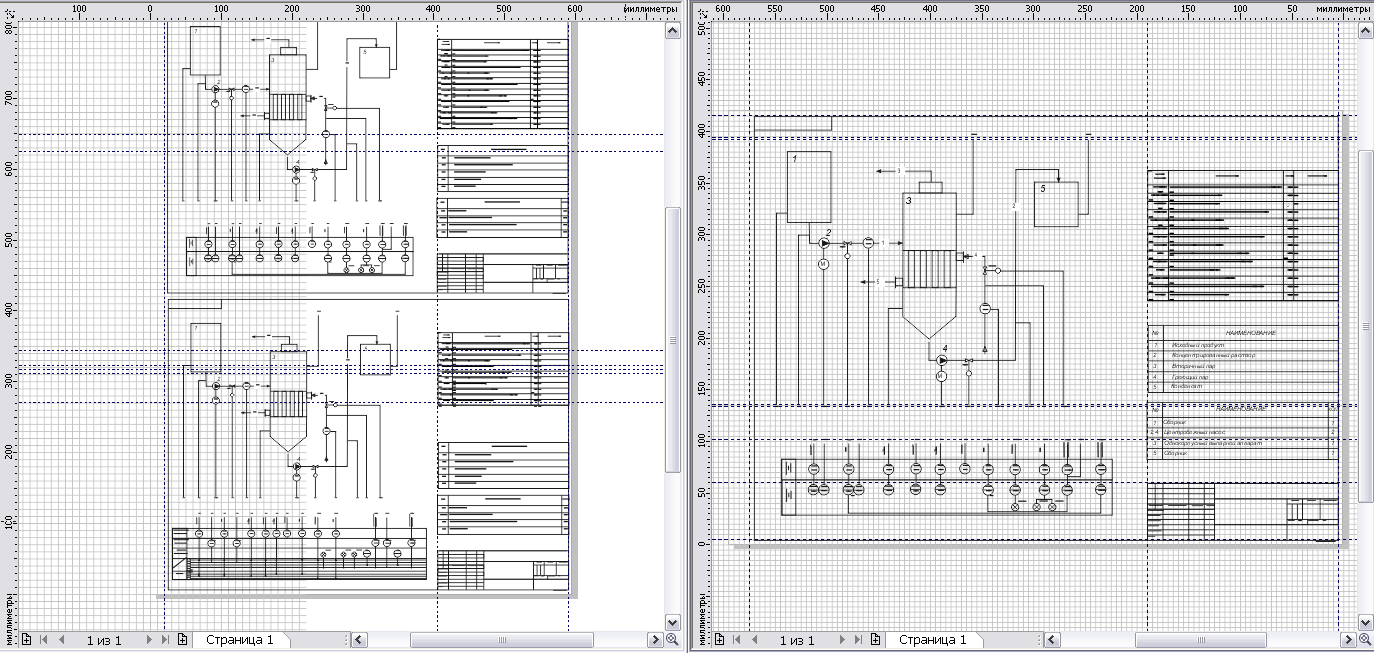

Состав: Схема установки,схема контроллеров,спецификации и записка. Язык документа

Софт: CorelDRAW cdr

Каталог / Автоматизация / Автоматизация выпарной установки

Просмотр файлов
вариант_3_2/~$паривание.doc
вариант_3_2/A1.cdr
вариант_3_2/выпаривание.doc
вариант_3_2/выпарная установка_3_2.cdr
вариант_3_2/выпарная установка_контроллер_3_2.cdr
вариант_3_2/спецификация_выпаривание.doc
вариант_3_2/спецификация_выпаривание_контроллер.doc
