Автоматизация загрузки комбикорма в раздаточный бункер на примере КС-1.5

Пинский государственный индустриально-педагогический колледж

2. Исходные данные
На небольших свиноводческих фермах распространены мобильные электрифицированные кормораздатчики смесители КС-1,5. Они предназначены для перемешивания и раздачи кормовых смесей влажностью 60…80%. Загружают кормораздатчики при помощи транспортеров кормами, поступающими из кормоцеха в приготовленном виде, или компонентами смеси. Из бункера раздатчика корм подается в кормушки раздаточными шнеками. Выгрузные шнеки снабжены дозирующими устройствами в виде шиберных заслонок, что обеспечивает широкий диапазон дозирования корма, подаваемого в кормушки. Передвигаются кормораздатчики в кормовом проходе по рельсам. Вдоль кормового прохода под потолком укреплен желоб для размещения питающего четырех жильного кабеля. Жилу меньшей площади сечения используют для заземления корпусов электродвигателей раздатчика.
Управляется раздатчик рычагами, оператор располагается стоя на специальной площадке. Привод на рабочие органы и ходовую тележку кормораздатчик получает от мотора-редуктора через распределительную коробку. Кормораздатчик обеспечивает высокую производительность, хорошее качество смешивания и равномерную дозированную выдачу кормов.

Содержание
1. Введение
2. Технологическая характеристика объекта автоматизации
3. Разработка функциональной схемы автоматической системы
4. Разработка принципиальной схемы управления
5. Расчёт и выбор элементов средств автоматизации
6. Выбор щитов и шкафов управления
7. Разработка схем соединения
8. Определение надежности системы управления
9. Инструкция по технике безопасности
10. Вывод и заключение
11. Список используемой литературы

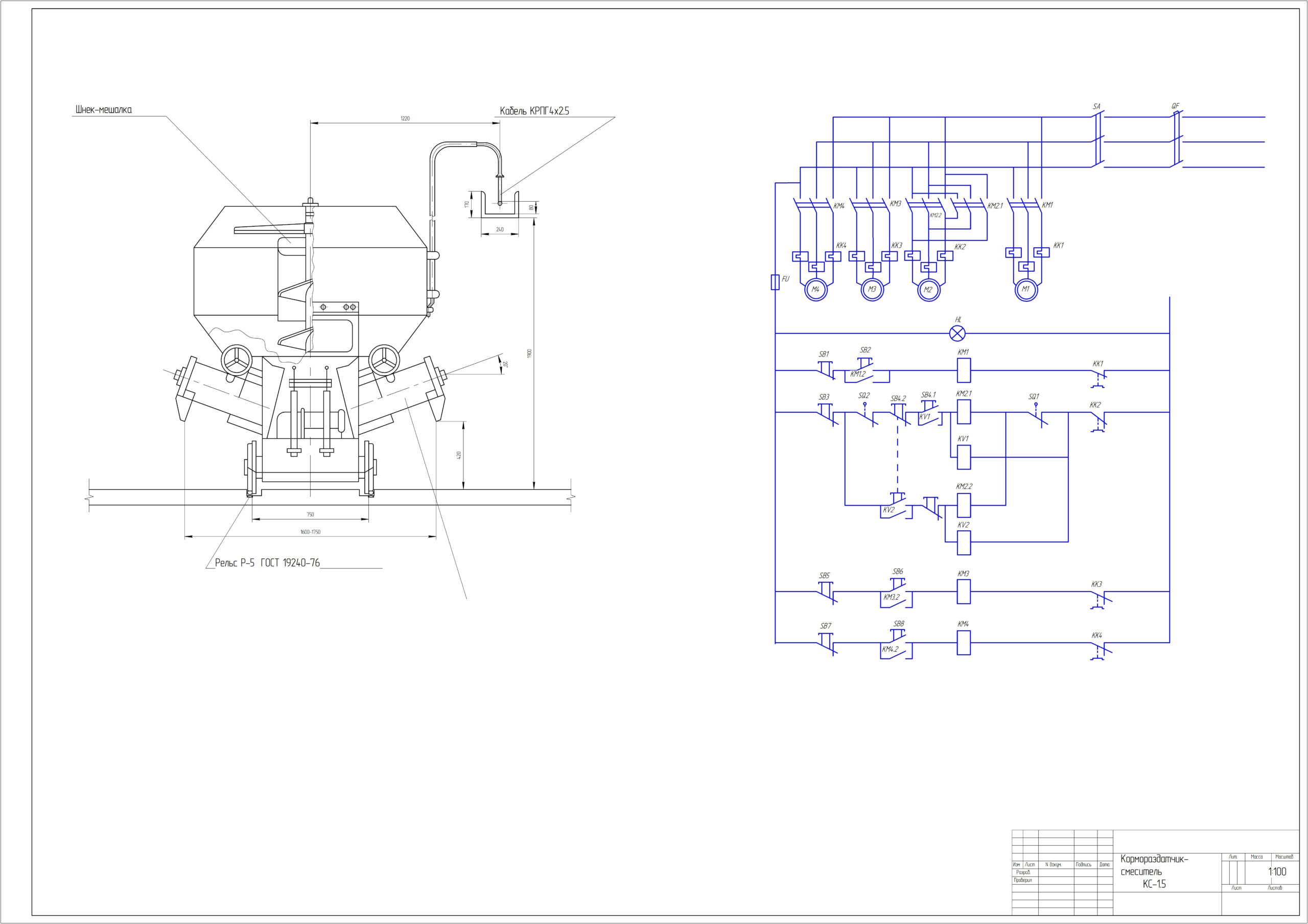

Состав: Принципиальная схема, Габаритный чертёж, ПЗ Язык документа

Софт: КОМПАС-3D 16

Каталог / Автоматизация / Автоматизация загрузки комбикорма в раздаточный бункер на примере КС-1.5

Просмотр файлов
курсач/poyasnitelnaya_zapiska.docx
курсач/Retsenzia.doc
курсач/Soderzhanie (1).docx
курсач/titulnik (1).docx
курсач/АТП КС-1,5 (норм).cdw
курсач/отредактированный кс1,5.docx
