Промотур КОМПАС v17

Автоматизированная линия обработки деталей «Фланец 110»

СевНТУ Кафедра АТПП
Дипломный проект бакалавра на тему "Автоматизированная линия обработки деталей «Фланец 110»"
Севастополь 2013

Целью данной бакалаврской работы является изучение технологий обработки деталей «Фланец 110» и поиск оптимального конструктивного решения расположения оборудования на проектируемой линии.
Представлены чертежи Общего вида линии, сборочный чертеж узла, иллюстратор технологического процесса, карта наладки, циклограмма, а также ПЗ в размере 66 страниц. Спецификации к чертежам прилагаются.

Технические характеристики:
1. Материал детали чугун АЧС-2
2. Исходная заготовка-отливка
3. Габаритные размеры деталей типа фланец L=120-200 мм; D=100-250 мм
4. Годовая программа выпуска деталей, шт-27000
5. Такт выпуска tв=5,615 мин/шт
6.* Размеры для справок

Состав: Общий вид линии, Деталь, Заготовка, Поворотное МЗУ (СБ), Иллюстратор технологического процесса, Пневматическая схема, Циклограмма, Карта наладки, ПЗ (66 стр.) Язык документа

Софт: Компас-3D 13,14

Каталог / Автоматизация / Автоматизированная линия обработки деталей «Фланец 110»

Просмотр файлов
Planirovka_RTK111_33__33__33__33__33__33__33.cdw
Деталь.cdw
Заготовка.cdw

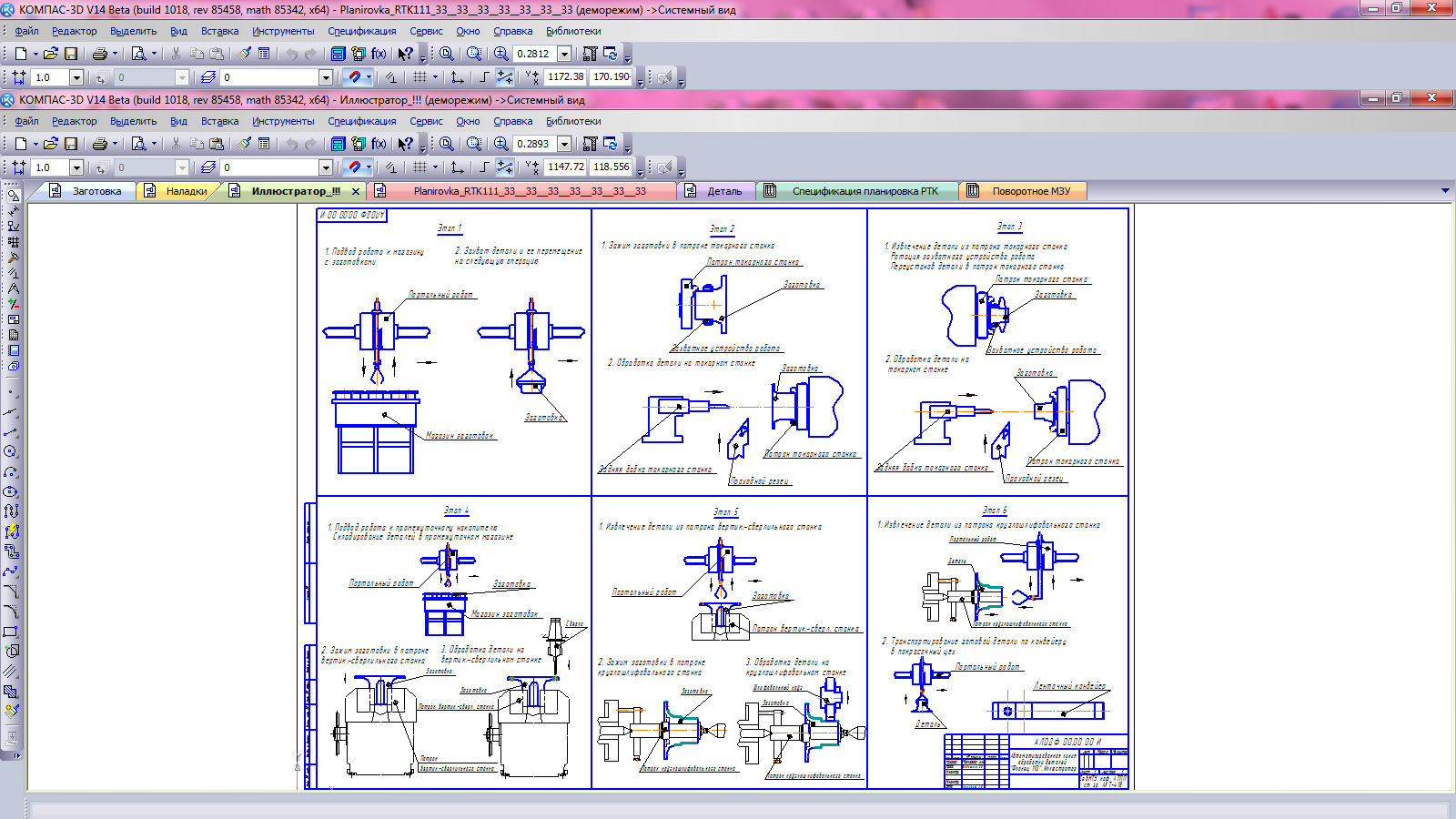

Иллюстратор_!!!.cdw

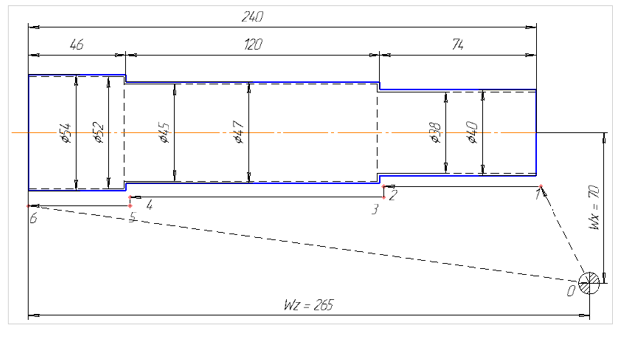

Наладки!!!.cdw
Планировка РТК111!!!!!!!.cdw
Пневмосхема!!!.cdw
Поворотное МЗУ.cdw
Тип производства.xls
Циклограмма.cdw
ПЗ ДИПЛОМ!!!.docx
