Автоматизированная система управления водородным компрессором 7ГВ-120/2С

ТверьГУ Кафедра автоматизации
Дипломный проект на тему : автоматизированная система управления водородным компрессором 7ГВ-120/2С.
Тверь 2013

в данном дипломном проекте разработана автоматизированная система управления водородным компрессором 7ГВ-120/2С.
Рассмотрены состав и работа компрессора, условия протекания технологического процесса. В технологическом процессе описаны условия, при которых система работает в безаварийном режиме.
Разработана структура автоматизированной системы, в соответствии с требованиями технологического процесса.
Произведен выбор устройств системы, разработка функциональной и принципиальных схем, а также алгоритма управления и написание программы для микроконтроллера.
Система построена на основе современных систем автоматизации, с применением современных средств управления.
Автоматизация системы привела к улучшению головных показателей эффективности производства: улучшению качества и снижению себестоимости выпускаемой продукции. Внедрение автоматических устройств обеспечило сокращение брака и отходов, уменьшение затрат сырья и энергии, уменьшение численности рабочих.

Содержание
Введение…………………………………………………………………………..3
1 Обзор и анализ научно-технической и патентной информации…………….5
2 Описание работы компрессора……………………………………………….11
3 Описание технологического процесса.……………………………………....17
4 Разработка структурной схемы и выбор микроконтроллера……………….26
5 Разработка алгоритма управления и программы……………………………32
6 Разработка функциональной и принципиальных схем……………………..36
7 Экономика…………………………………………………………………...…44
8 Техника безопасности…………………………………………………………68
Заключение……………………………………………………………………….85
Библиографический список……………………………………………………..86
Приложение А (обязательное). Программа для контроллера………………...88

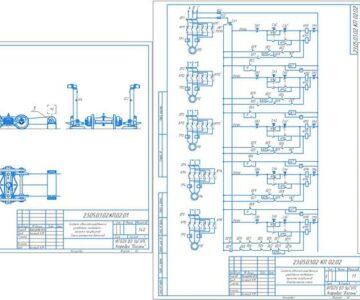

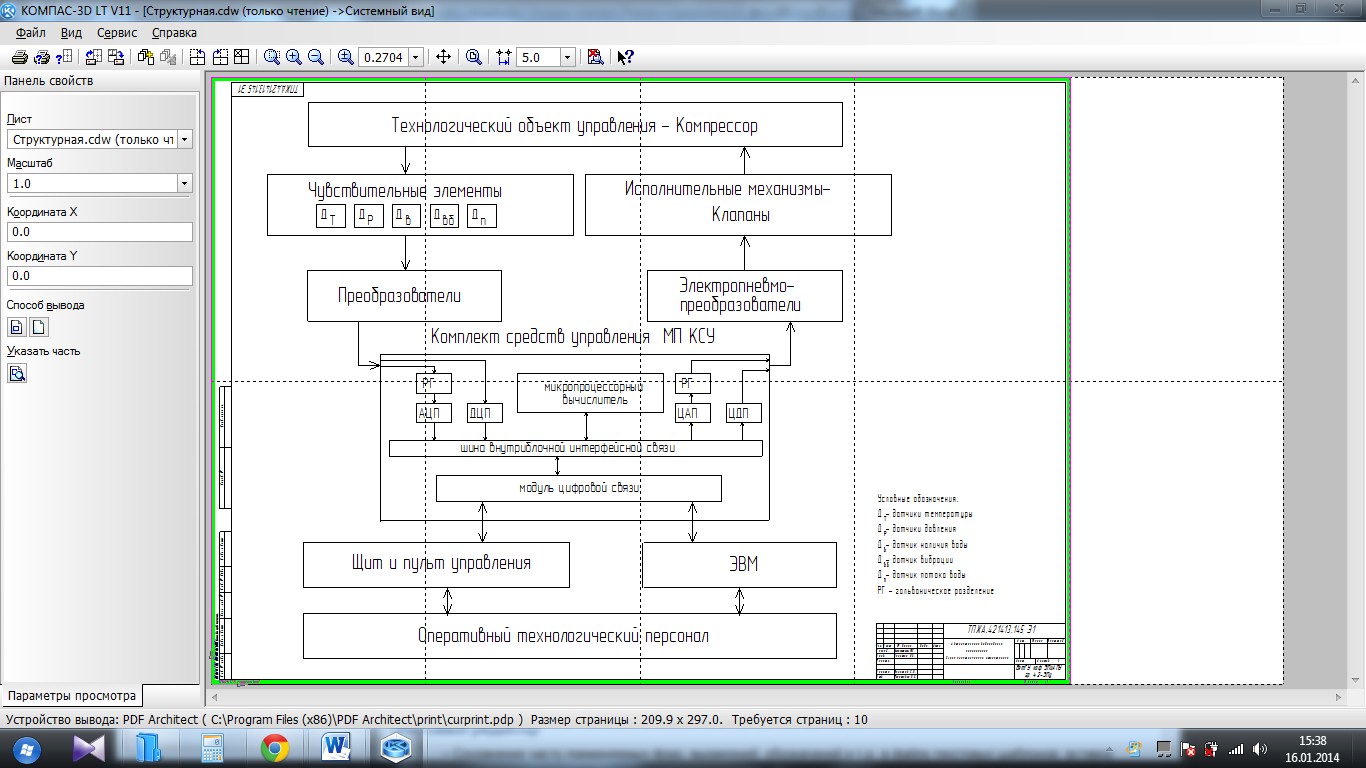

Состав: Схема структурная, Схема электрическая функциональная, Схема электрическая принципиальная, Общий вид щита, Алгоритмы управления, Пояснительная записка Язык документа
