Автоматизированный электропривод центробежного водяного насоса в технологическом процессе дистилляции метанола

Могилевский государственный университет продовольствия
Кафедра автоматизации технологических процессов и производств
Курсовой проект по дисциплине «Автоматизированный электропривод отрасли»
На тему: Автоматизированный электропривод центробежного водяного насоса в технологическом процессе дистилляции метанола
Могилев 2016

Асинхронный двигатель и элементы типовой схемы управления для привода центробежного водяного насоса подачей Q=220 м3/ч при полном напоре Н=20 м, частоте вращения вала n=1450 об/мин, КПД насоса ηн=80%, КПД передачи ηп=85%. Линейное напряжение питающей сети Uл=380 В.

В данном курсовом проекте был изучен процесс дистилляции метанола, рассмотрены условия работы электропривода и электрооборудования, а также виды и способы их защиты от влияния окружающей среды.
В результате выполнения курсового проекта был рассчитан асинхронный двигатель для центробежного насоса. По каталогу выбран двигатель типа 4А180М4У3. Была разработана схема управления для привода рамной мешалки и выбраны ее элементы.

Содержание
Введение
1 Обзор технологического процесса дистилляции метанола
2 Обзор условий работы электропривода и электрооборудования
3 Обзор видов и способов защиты электрооборудования
4 Обзор частотного способа регулирования скорости вращения асинхронных двигателей
5 Расчет мощности и выбор электродвигателя
6 Разработка схемы управления электроприводом
Заключение
Список использованных источников

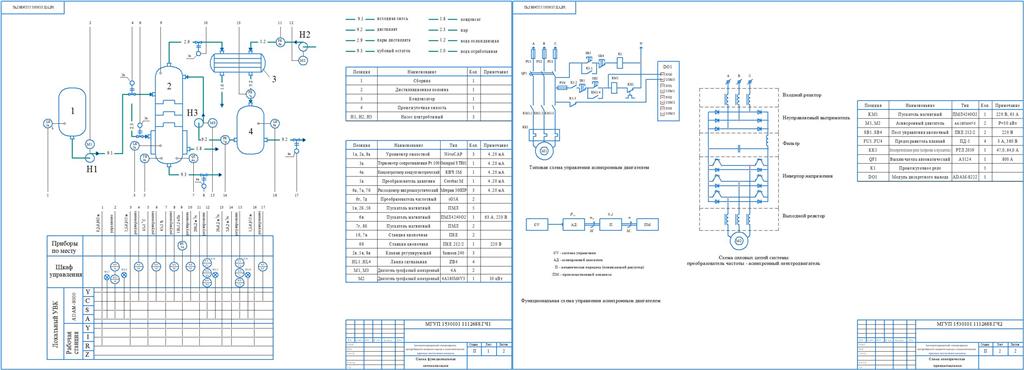

Состав: Функциональная схема автоматизации (ФСА), Схема электрическая принципиальная, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
Электра.frw
ФСА.frw
записка.doc
