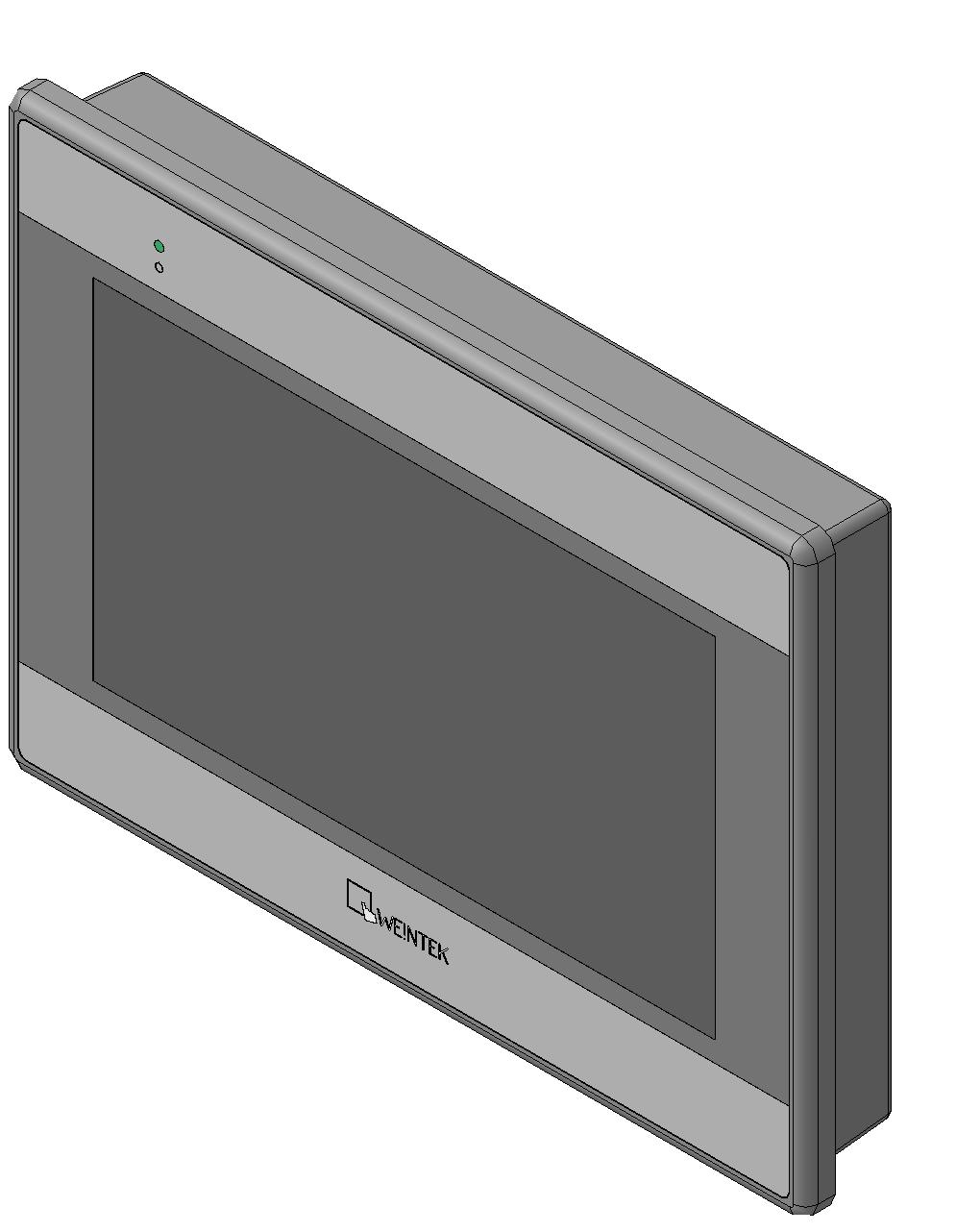

Cенсорная графическая операторская панель Weintek MT8070iE

Описание MT8070iE:
MT8070iE – сенсорная графическая операторская панель (панель оператора) для систем автоматизации повышенной производительности в ультратонком корпусе. Панель имеет высокую скорость передачи данных и отрисовки объектов интерактивного графического дисплея и двойную изоляцию по RS 485. Поддерживаются протоколы MODBUS TCP/IP, BacNET/IP и MPI/PPI соединения с множеством устройств. Печатная плата панели обработана специальным образом для защиты от воздействия влаги и пыли.
Конфигурирование операторской панели (панели оператора) MT8070iE осуществляется с помощью бесплатного программного обеспечения EasyBuilder Pro.
Основные характеристики операторской панели (панели оператора) MT8070iE:
Дисплей: 7” TFT LCD, широкоэкранный
Цветность: 65536 цветов максимально
Разрешение: 800 x 480
Поверхностная яркость: (cd/m2): 350
Контрастность: 500:1
Светодиодная подсветка матрицы
Последовательный интерфейс: COM1: RS- 232/ RS-485 2w/4w, COM3: RS-485 2w
1 USB 1.1 (Host)
1 Ethernet порт (10/ 100 Base-T)
Процессор: 32 бит RISC CPU / 600 МГц
Память: 128 Mb RAM
Встроенные часы реального времени
Питание : +24В, 350 мА@=24B
Защита лицевой панели: NEMA4 / IP65
Рабочая температура: 0 ~ +50°C

Состав: Модель одной деталью Язык документа

Софт: КОМПАС-3D 14 SP1

Каталог / Автоматизация / Cенсорная графическая операторская панель Weintek MT8070iE

Просмотр файлов
Панель оператора Weintek MT8070iE.m3d
