Чертеж процессу адсорбции в адсорбере непрерывного действия

Вимірюванню підлягають наступні контури:
-температура та тиск пари, яка надходить для підтримання температури на заданому рівні в десорбері, та перегрітої пари разом із вихідним непроадсорбованим компонентом;
-температура компоненту, який виходить із десорбера для змішування з вхідною газовою сумішшю, та температура в десорбері;
-витрата очищеного газу та перегрітої пари, насиченої компонентом газу;
-перепад тисків в адсорбері та десорбері;
-концентрація очищеного газу на виході з адсорбера.
Параметри, відхилення яких може призвести до аварійної ситуації чи істотно порушити технологічний режим, підлягають сигналізації:
-температура в десорбері;
-перепад тисків в адсорбері та десорбері;
-концентрація очищеного газу на виході з адсорбера.

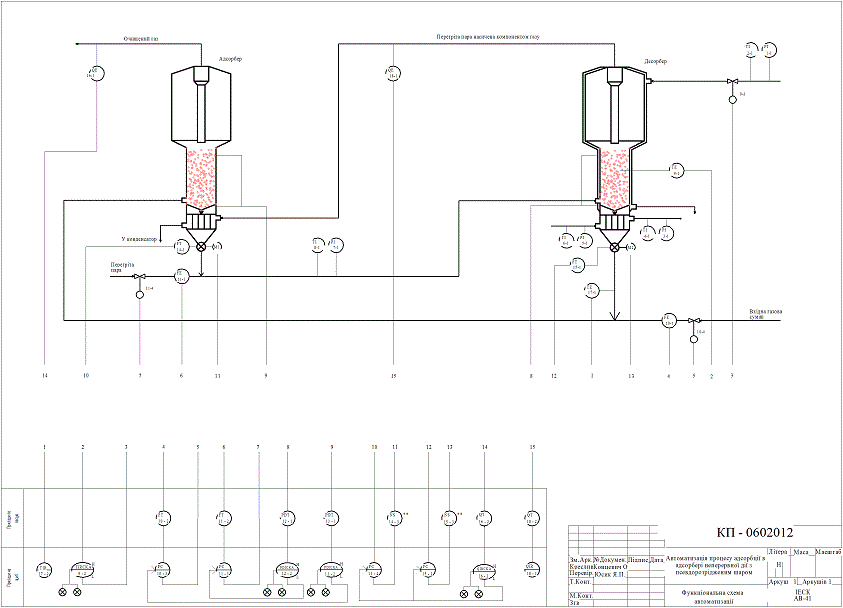

На ФСА зображені такі контури регулювання:
-температура в десорбері;
-стабілізація витрати вхідної газової суміші з корекцією по перепаду тисків в адсорбері;
-стабілізація витрати перегрітої пари з корекцією по перепаду тисків в десорбері;
-регулювання витрат компонентів з адсорбера та десорбера з корекцією по концентрації очищеного газу на виході з адсорбера.

Состав: ФСА Язык документа
