Датчик давления топлива
Датчик давления топлива предназначен для контроля давления дизельного топлива.

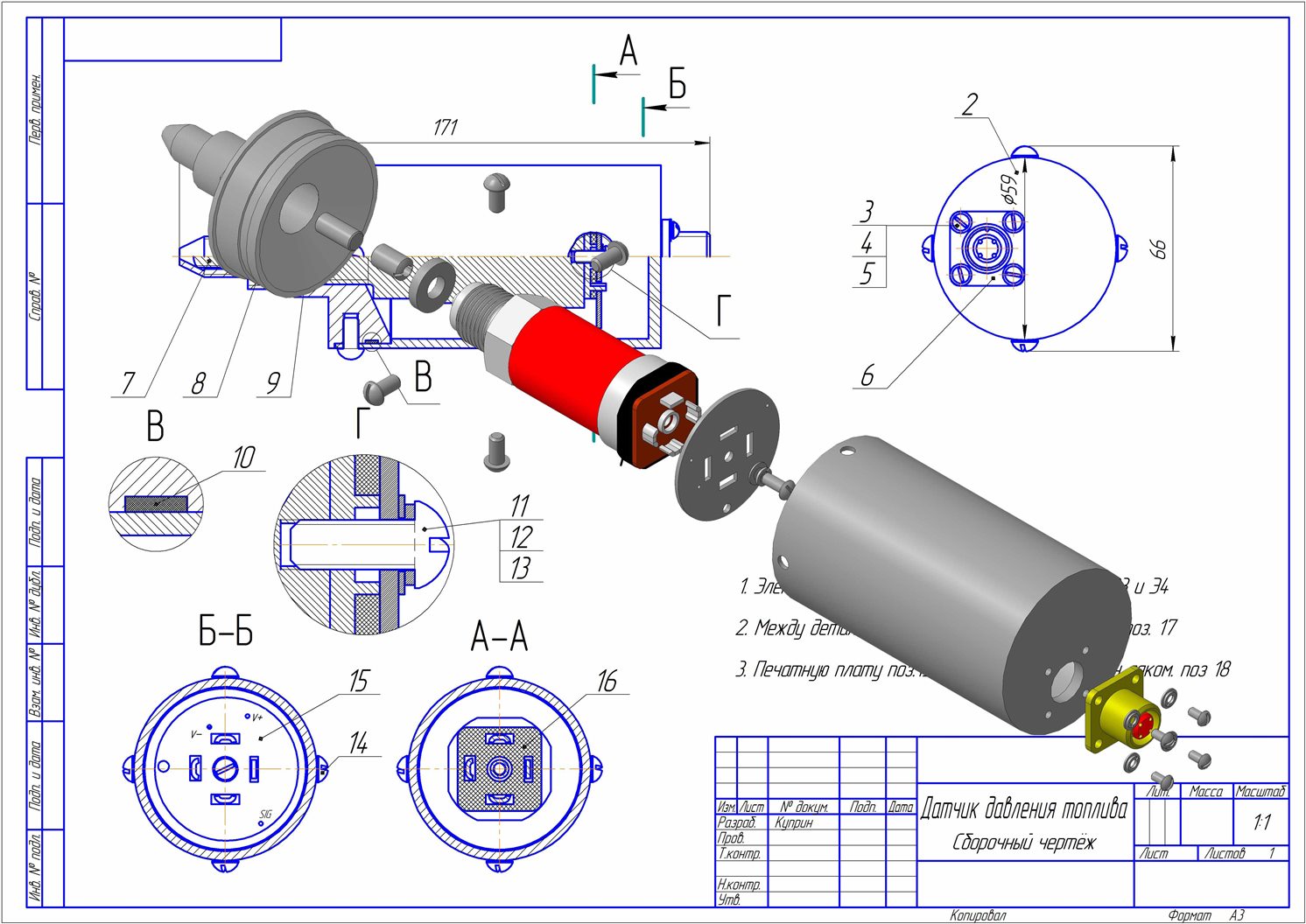

В данной работе представлено 3D моделирование, сборочный чертёж и схема электрическая соединений Э4.
Сборка состоит из 16 деталей.
Для гашения резкого перепада давления и преждевременного выхода датчика из строя применён специальный демпфер. В датчике используется преобразователь давления ПД100-ДИ1,0-111-05 или аналогичный ему, с выходным сигналом 4-20 мА. Этот датчик выбран потому что он не критичен к напряжению питания, которое в диапазоне 12…36 вольт.
В модуле сбора данных используется унифицированный сигнал по напряжению 0...5 вольт, поэтому в составе датчика применена плата преобразующая 4-20 мА в 0-5 В а также повышающий преобразователь. Повышающий преобразователь преобразует входное напряжение 3,5 - 10 вольт в выходное напряжение 15 вольт, за счёт этого стабильность работы датчика высокая и не зависит от резких падений напряжения в общей системе.
Состав: 3D сборка. Сборочный чертёж. Схема электрическая соединений.
Софт: КОМПАС-3D V15.2
