Курсовая работа "Комплексный программно-управляемый скважинный прибор модульного типа ГДИ-7С"

АГНИ
кафедра автоматизации
Курсовой проект "КОМПЛЕКСНЫЙ ПРОГРАММНО-УПРАВЛЯЕМЫЙ
СКВАЖИННЫЙ ПРИБОР МОДУЛЬНОГО ТИПА
ГДИ-7С"
по дисциплине:"ПГМП"
Альметьевск 2010

Комплексный программно-управляемый скважинный прибор модульного типа для гидродинамических исследований скважин ГДИ–7С предназначен для исследования нагнетательных и эксплутационных скважин при контроле за разработкой нефтяных месторождений. Прибор рассчитан на работу в комплексе с геофизической станцией, укомплектованной компьютеризированным каротажным комплексом «Гектор».
В качестве линии связи с наземным прибором используется бронированный геофизический кабель типа КГ по ТУ16.К64.01-88 длиной до 5 000 м. За один подъем к объекту исследования прибор позволяет одновременно измерять температуру, давление, индикацию притока жидкости, локацию муфт, гамма-каротаж интервал обводнения; и в зависимости от присоединённых дополнительных модулей измеряет расход жидкости заколонные перетоки.
Рабочие условия применения:
Температура окружающей среды – от 5 до 120 С;
Наибольшее гидростатическое давление – 40 МПа.
Пример записи прибора в документации:
Комплексный программно-управляемый скважинный прибор модульного типа ГДИ-7С, ТУ 431538-005-00147743-2006, а при его заказе- скважинный прибор ГДИ-7С.

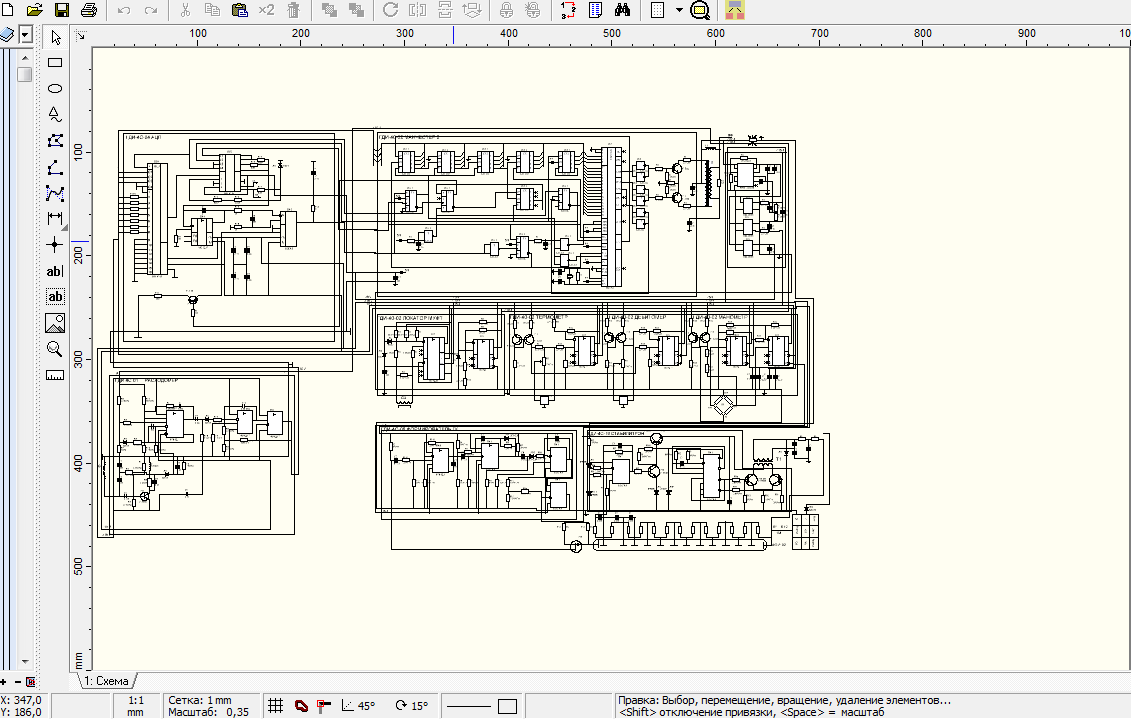

Состав: ПЗ, схема ГДИ-7С в программе Splan Язык документа

Софт: Другая Splan

Каталог / Автоматизация / Датчики / Курсовая работа "Комплексный программно-управляемый скважинный прибор модульного типа ГДИ-7С"

Просмотр файлов
ГДИ-4С.spl
ПЗ.doc
