Курсовая работа: "ПАС блока стабилизации КУКПН"

АГНИ
Кафедра автоматизации
Курсовая работа: "ПАС блока стабилизации КУКПН"
по дисциплине: "ПАС"
Альметьевск 2010

Для поддержания работы технологического процесса в УКПН необходимо постоянно отслеживать технологические параметры, такие как уровень, расход, давление, температура. Для этого в УКПН используется комплекс технических средств – датчиков, измерительных преобразователей, устройств связи, контроллеров, и технических средств высших уровней. Все показания с приборов нижнего уровня с помощью дистанционной передачи по каналам связи передаются в операторную УКПН.
Первичные датчики расхода, давления, уровня, температуры и клапана подключаются к модулям УСО по двухпроводной схеме. Используется стандартный токовый сигнал 4-20мА. Для преобразования токового сигнала в управляющий используются электропневматические преобразователи. Таким образом, сигнал от первичных приборов в виде тока 4-20мА поступают в модуль УСО, от УСО сигнал в цифровой форме поступает в главный модуль электроники, там расшифровывается и отображается на мониторах. Воздействие на регулирующие органы-клапана происходит в обратном порядке. Сигнал с клавиатуры оператора или по заданной программе регулирования поступает в главный модуль, с главного модуля в модуль управления УСО, от УСО в виде токового сигнала на электропневматический преобразователь, который в свою очередь управляет ходом штока клапана.
Технические решения по автоматизации объектов блока стабилизации выполнены в соответствии с нормами и правилами проектирования, предусматривающими мероприятиями по обеспечению взрыво- и пожаробезопасности при работе технологического оборудования при соблюдении установленных правил эксплуатации.

Состав: ПЗ, схема в программе Splan Язык документа

Софт: Другая Splan

Каталог / Автоматизация / Датчики / Курсовая работа: "ПАС блока стабилизации КУКПН"

Просмотр файлов
ПАС блок стабилизации .doc

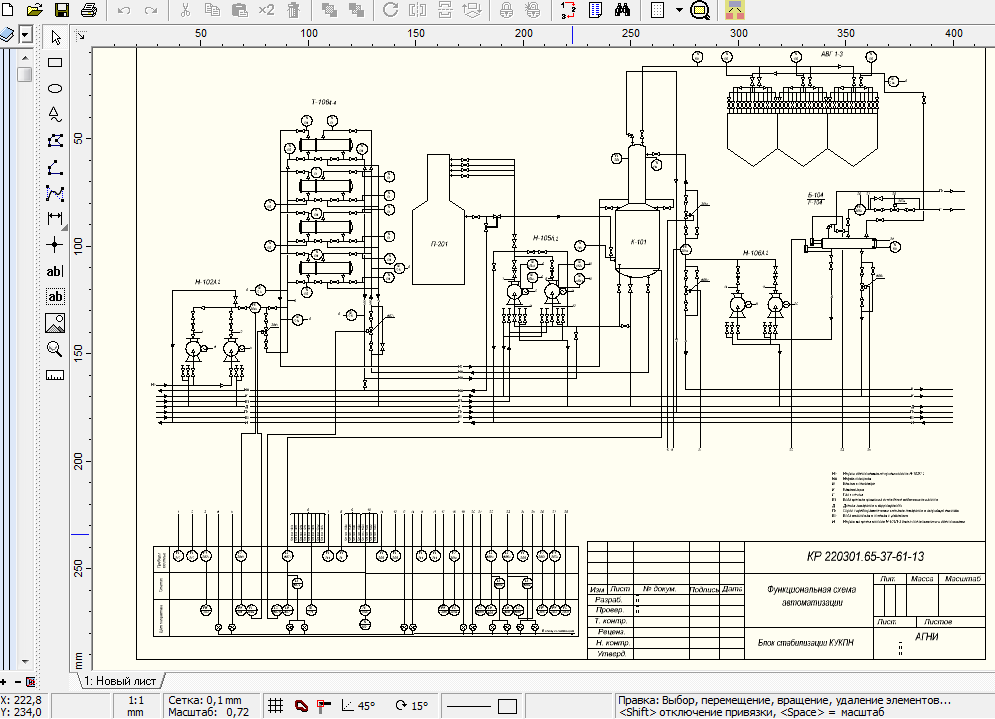

ФСА блока стабилизации.spl7
