Курсовой проект на тему "Установка предварительного сброса воды ТюмГНГУ"

АГНИ
кафкдра автоматизации
Курсовой проект по дисциплине: "Автоматизация технологических процессов и производств"
на тему "Установка предварительного сброса воды ТюмГНГУ
альметьевск 2010

Установка предварительного сброса воды (УПСВ) предназначена для предварительного обезвоживания продукции скважин без сепарации и перекачки ее в многофазном состоянии совместно с газом на центральную ДНС-32, а также подготовки пластовой воды для подачи ее в систему поддержки пластового давления (ППД).
Производительность установки:
1) по жидкости, тыс. м 3/сут -9,5
2) по нефти, тыс. м3/сут -2,1
3) газовый фактор, м3/т - 76 .
УПСВ включает в себя следующие объекты:
1) сепарационный комплекс по сбросу и очистке пластовой воды, разработанный 000 МНПП "РАТОН" г. Уфа, в количестве 2-х штук, и состоящий из успокоительного коллектора, трубного газосборника, аппарата подготовки воды, шестеренчатого насоса для удаления уловленной нефти и выделившегося газа из аппарата подготовки воды;
2) насосные блоки с многофазными насосами фирмы «Зульцер» (2шт.);
3) блок управления насосами фирмы «Зульцер» (1 шт.);
4) насосный блок НОТ1А.ОО.ОО.ООО для откачки жидкости из подземных емкостей, разработки АО «НАМиК» завода «Нефтемаш» г. Тюмень;
5) насосный блок для дозирования деэмульгатора ,т.п. 5820 СКМ (1шт.);
6) дренажная емкость;
7) ёмкость для сбора жидкости с предохранительных клапанов;
8) ёмкости для хранения деэмульгатора (2 шт.);
9) блочная кустовая насосная станция (МКНС) малой производительности с насосами ЦНС 63-1400, территориально совмещённая с площадкой УПСВ, изготовитель завод «Ижнефтемаш».
В её состав входят:
1) блок насосный с насосами ЦНС-63-1400 (номинальная производительность – 63 м3/час, напор – 1400 м, давление в приёмном патрубке – 0,08-0,3 Мпа, давление на выкиде насосов 14,0 МПа) – 2 рабочих, 1 резервный – блок дренажных насосов –1 шт.;
2) блок напорной гребёнки – 1 шт.;
3) блок автоматики – 1 шт.;
4) куст водозаборных скважин с погружными насосами УЭЦПК16-2000-200 – 3 шт. (2 раб., 1 рез.);
5) узел сепарации ёмкостью V-50 м3 и давлением 0,8 МПа – 3 шт.;
6) дренажная ёмкость V-25 м3 – 1 шт.

Состав: ПЗ, УПСВ.spl Язык документа

Софт: Другая splan

Каталог / Автоматизация / Датчики / Курсовой проект на тему "Установка предварительного сброса воды ТюмГНГУ"

Просмотр файлов
Курсовая УПСВ.doc
Титульник и содержани.doc

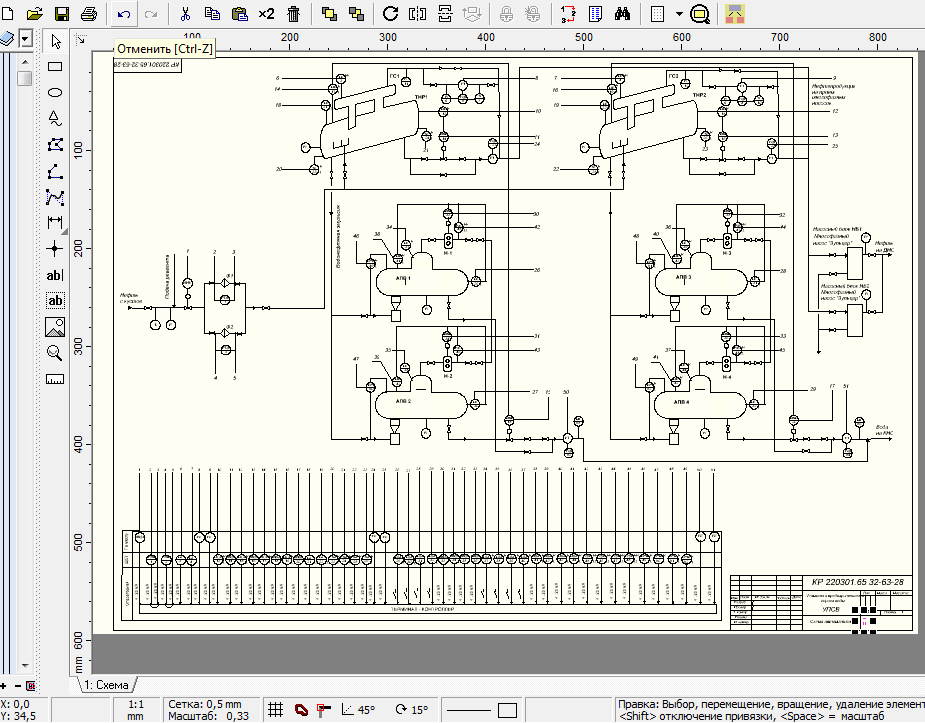

УПСВ.spl
