Термоманометр радиальный Watts TMRA 10, 0..120 °С, 0..10 бар с клапаном REM

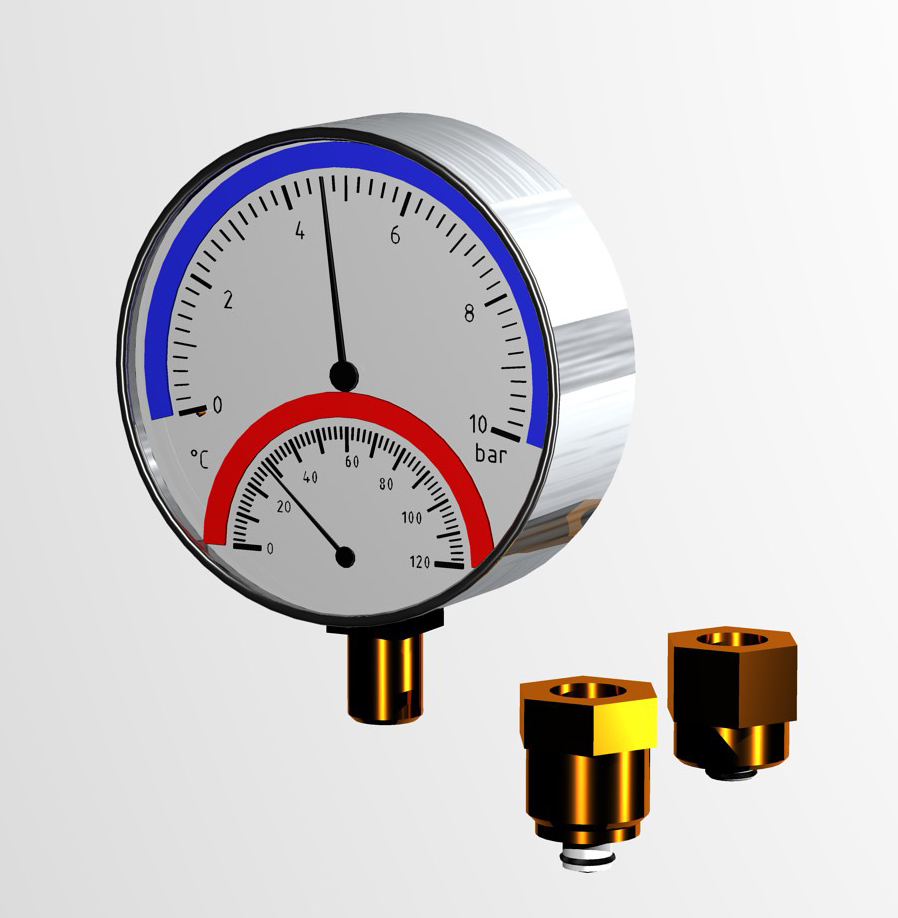

Термоманометр радиальный Watts TMRA 10, 0..120 °С, 0..10 бар с диаметром корпуса 80 мм в комплекте с автоматическим запорным клапаном REM 1/4"х1/2". Класс точности 2,5.

Модель разработана на основании паспорта и сверена с фактически имеющимся прибором.
Резьбовые элементы выполнены диаметрами d2/D2 по ГОСТ 6357-81

Клапан REM выполнен блоками в двух вариантах
1) "Клапан_Watts_REM_8_15_оригинальный" - с размерами по паспорту Watts;
2) "Клапан_Watts_REM_8_15" - с размерами по фактически продаваемым клапанам.

Состав: 3D модель Язык документа
