Электрификация коровника на 200 голов с разработкой системы автоматизации водоснабжения

Выпускная квалификационная работа на тему: Электрификация коровника на 200голов ЗАО племзавод «Краснотутанский» с. Лебяжье с разработкой системы автоматизации водоснабжения.
содержит 94 страницы пояснительной записки на листах формата А4, 6 рисунков, 10 таблиц, 9 листов графического материала, из них 7 листов формата А1 и 2 листа формата А2.
В работе произведены расчет и выбор; оборудования, системы освещения пуско-защитной аппаратуры, силовых и осветительных проводок.
Были рассмотрены вопросы безопасности и экологичности проектных решений и экономический расчет.
Предложено для повышения качества воды использовать водоподогрев котлами типа ЭПЗ.
Работа выполнена с соблюдением обязательных и предъявляемых требований, при написании использована научная, техническая и справочная литература.
В расчетно – пояснительной записке рассчитано и выбрано технологическое оборудование для коровника рассчитанного на привязное содержание 200 голов.
Рассчитана мощность и выбраны конкретные светильники и лампы рабочего освещения, освещение безопасности, а так же для всех помещений данной фермы.
К выбранному технологическому оборудованию и освещению выбрана пускозащитная аппаратура, шкафы управления, кабели и провода.
Разработана схема автоматизации для насосной установки и подогрева воды. Выбрано следующие оборудование: автоматический выключатель, магнитный пускатель, предохранитель защищающий линию глубинного насоса. Описал все требования к схемам и их работу.
На основании расчетов предлагаю использовать для водоснабжения фермы насос ЭЦВ 6 – 6,3 – 125 с двигателем ПЭДВ – 5,5 – 140. Для подогрева воды предлагаю использовать электрокотельную ЭПЗ 25И2М, так как снабжение водой играет важнейшую роль в развитии всего сельского хозяйства.

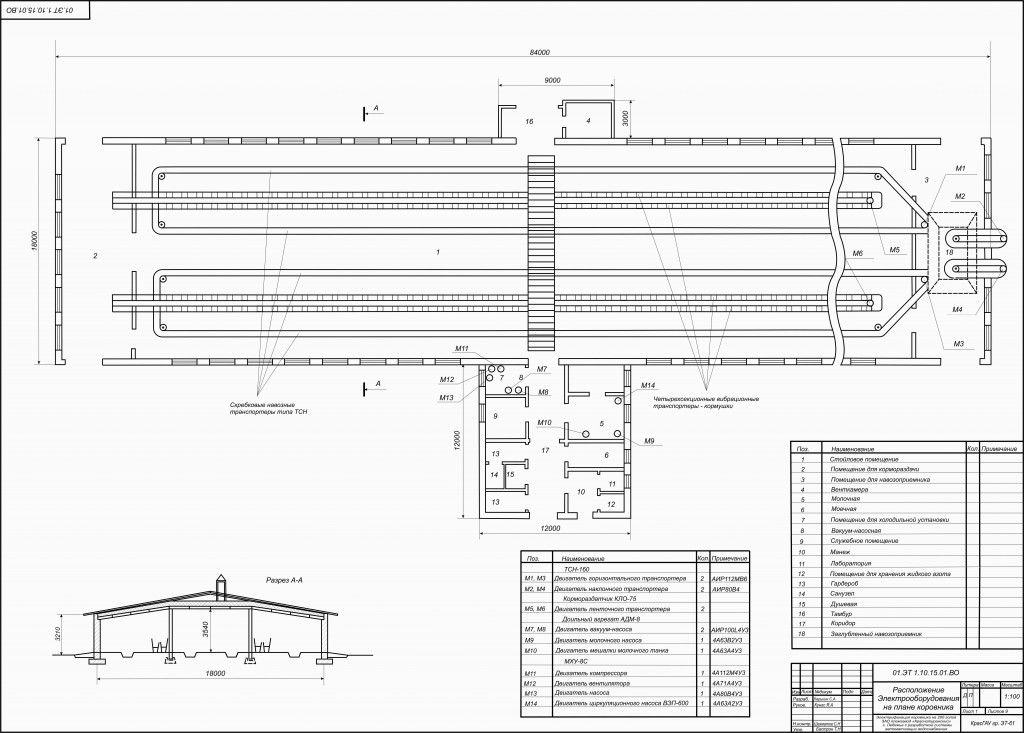

Состав: Документация общая вновь разработанная: Расположения электрооборудования на плане коровника. Размещения силовой осветительной сети на плане коровника. Расчётно-монтажная таблица. Электродные котлы ЭПЗ. Схема автоматизации электродного котлаЭПЗ-25 Автоматизация водоснабжения фермы КРС. Электрическая схема управления системы водоснабжения. Контур заземления. Технико-экономические показатели. Пояснительная записка. Язык документа

Софт: CorelDRAW cdr

Каталог / Автоматизация / Электрификация коровника на 200 голов с разработкой системы автоматизации водоснабжения
