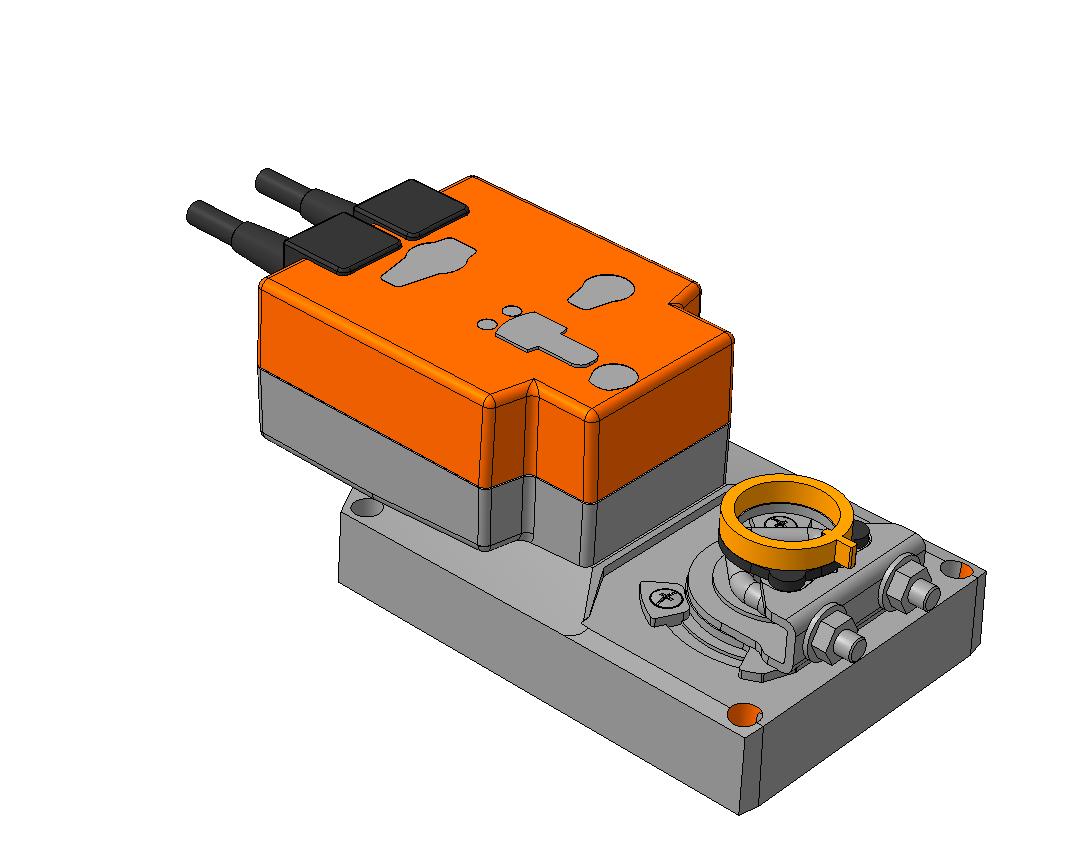

Электропривод Belimo GK..A

Крутящий момент: 40 Нм
Для клапанов сечением до: 8 м²
Плавное регулирование: Управляющий сигнал 0…10 В=, 100 кОм / обратная связь 2…10 В= или 0…10 В= , макс 1 мА

Технические данные:
Вал заслонки: 12…26 мм
Время cрабатывания: двигатель: 150 с / 90º
Время cрабатывания: конденсатор: 35с / 90º
Ручное управление: Отключение зацепления нажатием кнопки
Соединение: Кабель
Направление вращения: Выбирается переключателем
Угол поворота: Макс. 95 º , возможно ограничение с двух сторон с помощью механического ограничителя
Индикация положения: Механический указатель, съемный
Степень защиты: IP 54
Температура среды: -30…+50 ºC
Температура хранения: -40…+80ºС
Окружающая влажность: 95 % отн. не кондесир.

Состав: 3D модель (step) Язык документа

Софт: КОМПАС-3D 14 SP2

Каталог / Автоматизация / Электропривод Belimo GK..A

Просмотр файлов
Belimo GK..A.stp
