Функциональная схема автоматизации процесса размола

Казанский Национальный Исследовательский Технологический Университет
Кафедра автоматизированных систем сбора и обработки информации (АССОИ)
Расчетно- графическая работа по дисциплине МиТСА
Составление функциональных схем автоматизации и расчет характеристик систем
На тему: Автоматизация процесса размола
Казань 2014

Автоматизация процесса размола.
Размол, являющийся важнейшим этапом подготовки массы для БДМ
или КДМ, производится на дисковых или конических мельницах.
Для обеспечения стабильности качества массы (суспензии) после
размола существуют следующие АСР размольных аппаратов:
по мощности приводного электродвигателя;
по мощности приводного электродвигателя с коррекцией
по расходу суспензии;
по удельному расходу энергии с коррекцией по расходу суспензии;
по удельному расходу энергии с коррекцией по степени помола
после размола;
по мощности приводного электродвигателя с коррекцией по
перепаду температур суспензии на входе и выходе;
по перепаду рН на входе и выходе;
по зазору между ножами размалывающей гарнитуры;
по степени помола суспензии на выходе;
по разности температур суспензии на входе и выходе;
по удельному давлению, действующему на размалывающую гарнитуру.

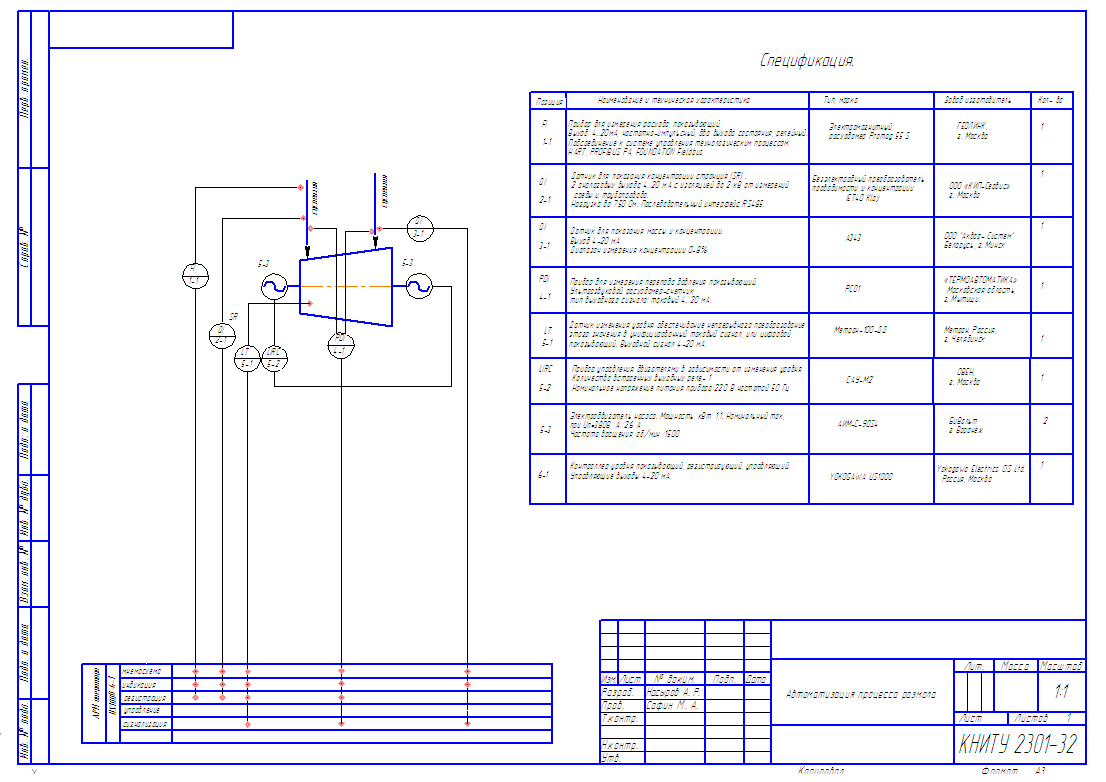

Наиболее распространенная схема автоматизации размола
представлена на рис. 1.
При управлении работой группой мельниц основным является,
стабилизация показателей размола массы на выходе каждой из
мельниц и автоматическое изменение режима работы регуляторов
мощности при изменении расхода массы через поток
непрерывного размола.

Состав: ПЗ, функциональная схема. Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Каталог / Автоматизация / Функциональная схема автоматизации процесса размола

Просмотр файлов
А3.cdw
МТС.docx
задание.cdw
