Исследования и автоматизация процесса окисления анолону в производстве адипиновой кислоты на ОАО «Ровноазот»

Национальный университет водного хозяйства и природопользования, кафедра автоматики и автоматизации, магистерская работа на тему "Исследование и автоматизация процесса окисления анолону в производстве адипиновой кислоты на ОАО« Ровноазот », Ровно 2009

В дипломном проекте рассмотрены технологическую и машинно - аппаратную схему процесса окисления анолону . Осуществлено обоснование управляющих функций разработанной системы управления . Исследованы одноконтурную систему автоматизированного регулирования температуры , смоделированные переходные процессы . Разработана функциональная схема автоматизации технологического процесса . Избранные технические средства автоматизации. Разработана и описана автоматизированная система управления на базе контроллера Lagoon . Рассчитана экономическая эффективность автоматизации , мероприятия по охране труда и техники безопасности .

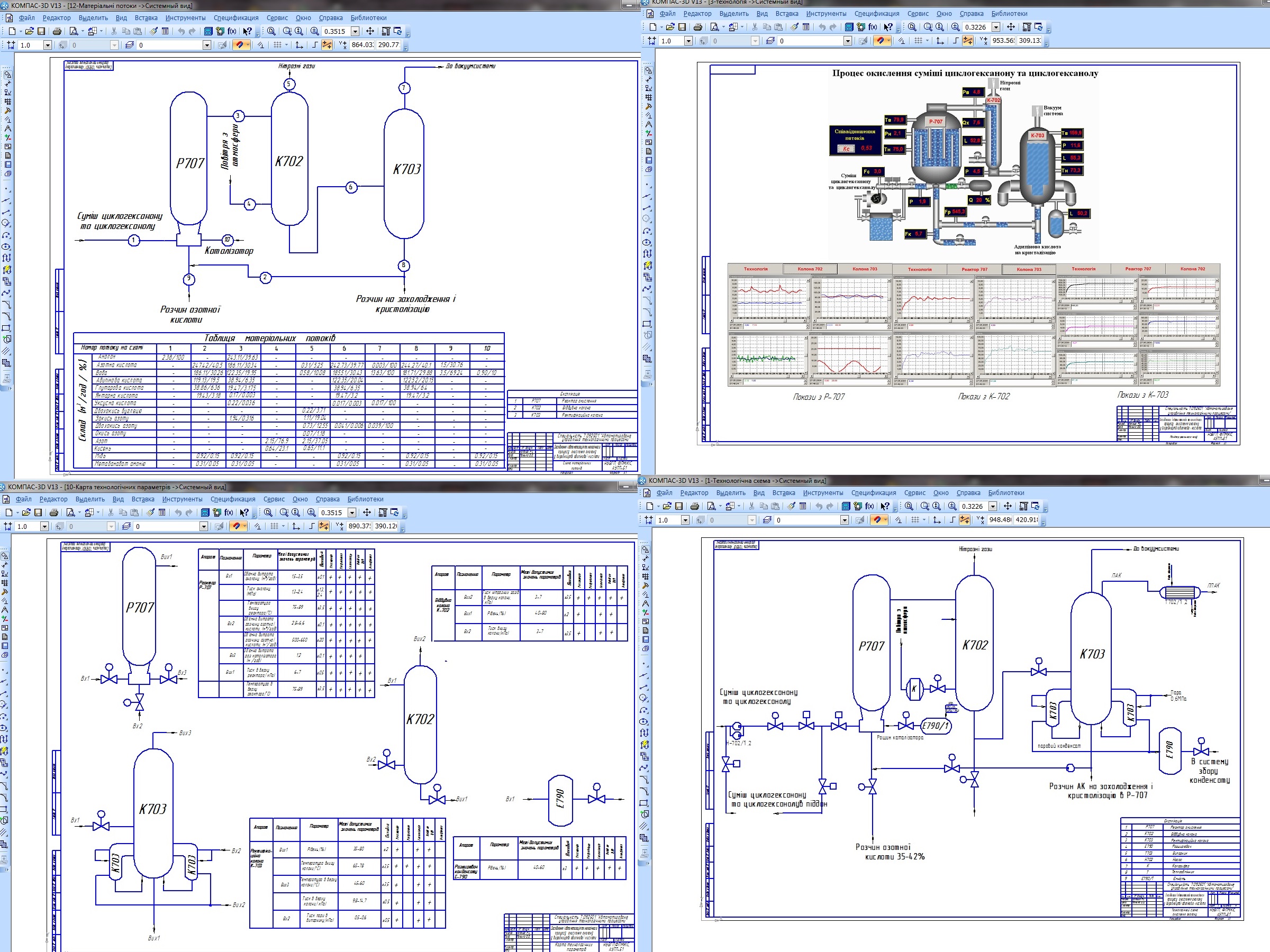

Состав: Технологический схема окисления анолону, Функциональная схема автоматизации, Монитор реального времени, Динамические характеристики системы автоматического регулирования, Карта технологических параметров, Схема подключения к контроллеру, Схема материальных потоков, ФБД-программы, Схема внешних подключений Язык документа

Софт: КОМПАС-3D 12

Сайт: www
