Модернизация системы автоматизированного управления автоклава вертикального Б6-КА-В-2

Уральский федеральный университет
имени первого Президента России Б.Н. Ельцина
Кафедра электронного машиностроения

ДИПЛОМНЫЙ ПРОЕКТ на тему: "МОДЕРНИЗАЦИЯ СИСТЕМЫ АВТОМАТИЗИРОВАННОГО
УПРАВЛЕНИЯ АВТОКЛАВА ВЕРТИКАЛЬНОГО"
МАРКИ Б6-КА-В-2.МП
г. Екатеринбург 2012

Объектом модернизации является автоматизированная система управления автоклавом вертикальным марки Б6-КА2-В-2.
Цель работы – автоматизировать управление автоклавом для выпуска более качественной продукции.
Показана необходимость модернизации системы управления автоклавом путем замены на более современную и надежную. Выбран метод и технические средства реализации автоматизированной системы управления.
Разработан алгоритм функционирования автоматизированной системы. Описаны технические характеристики и представлены внешние виды выбранной аппаратуры, датчиков и приспособлений.
Выполнена оценка экономической эффективности проекта.
Рассмотрены безопасность и экологичность проектных решений.
Модернизация системы управления автоклавом предоставит возможность повысить качество и производительность выпускаемой продукции. Современная панель управления позволяет персоналу легко управлять системой управления, выбирать нужные программы стерилизации, а также наблюдать за процессом на панели оператора, одновременно контролируя весь ход технологического процесса
Пояснительная записка 109 с., 46 рис., 21 табл., 17 источников, 1 прил.

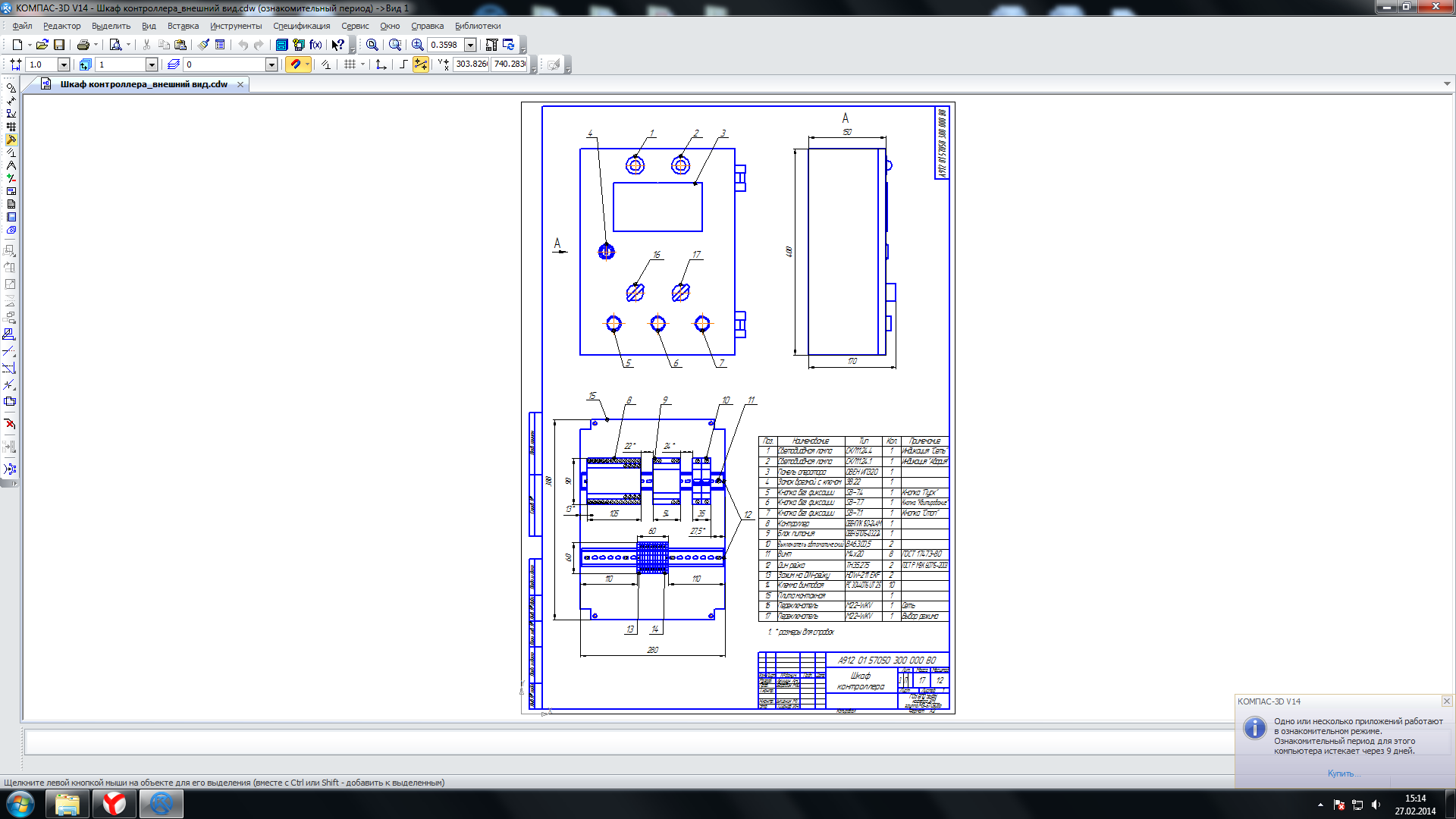

Состав: Чертежи(cdw):Автоклав (СБ), Автоклав_сборочный_2_1, Алгоритм, Система управления автоклавом, Схема функциональная, Технико-экономические показатели проекта, Шкаф контроллера_схема электрическая, Шкаф контроллера_внешний вид, Шкаф контроллера_схема подключения, Шкаф УСО_схема электрическая, Шкаф УСО_внешний вид, Шкаф УСО_схема подключения. Спецификация: Спец_система управления, Спец_шкаф контроллера, Спец_Шкаф УСО. Пояснительная записка Язык документа
