Операция Укомплектация-2

приспособление для контроля радиального биения

Брянский государственный технический университет
Управление качеством стандартизация и метрология
Курсовой проект по дисциплине: автоматизация измерений
тема: " Универсальное приспособление для контроля радиального биения детали типа"вал". "
Брянск 2013

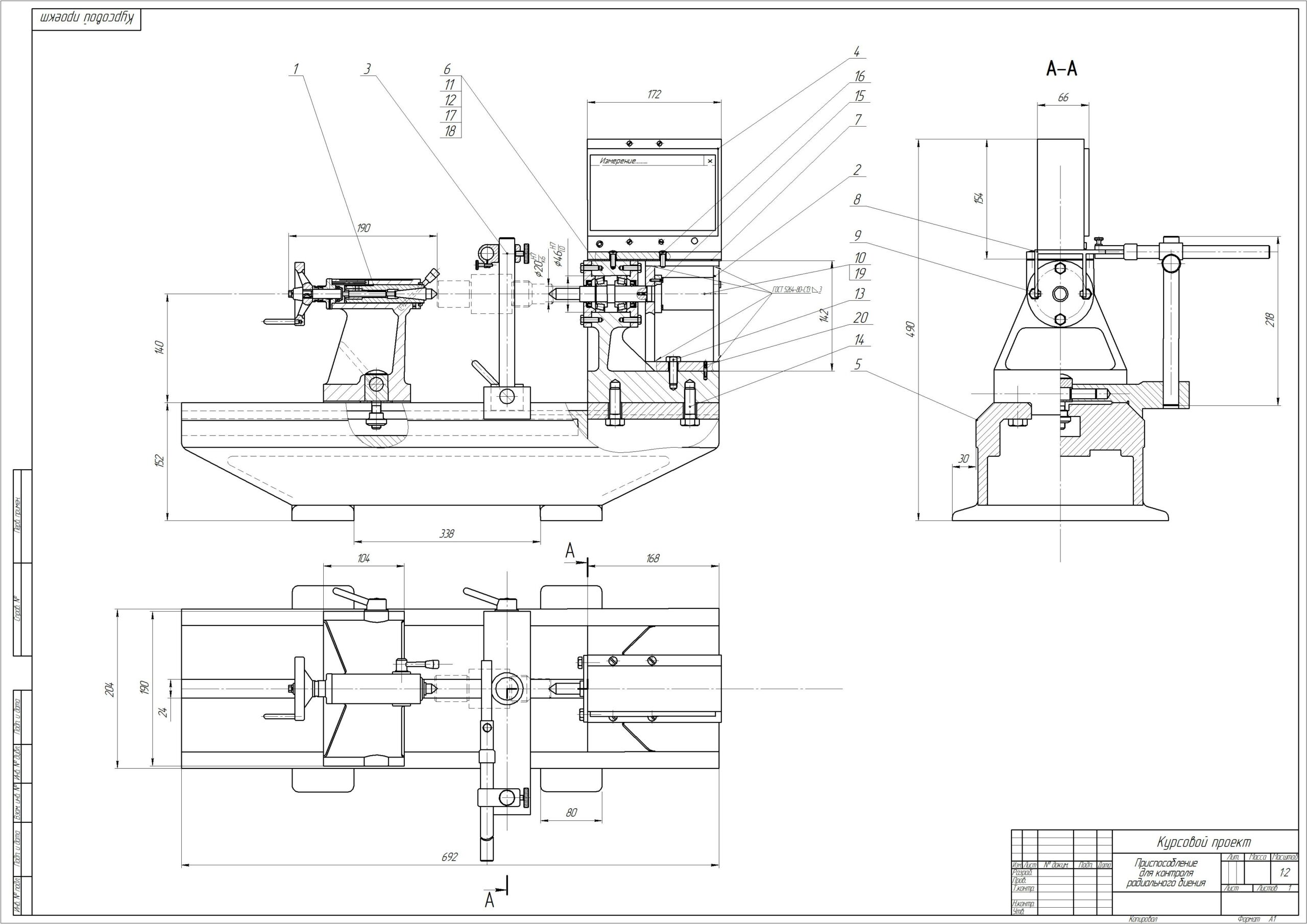

В основу автоматической установки для контроля радиального биения детали типа «вал», легло универсальное приспособление для контроля валов. Была изменена конструкция правой бабки, так чтобы было возможным установить на неё электродвигатель и показывающее устройство для автоматического снятия показания измерений. Датчики LS5, снимающие показания, устанавливаются на специальной рамке, которая в свою очередь закрепляется на стойке.
Для того чтобы начать измерение необходимо установить деталь в центрах, подвести датчики контролируемой поверхности и включить прибор БЛИК-Б4. Затем включаем электродвигатель ШДР-721 который провернет деталь на несколько оборотов для того чтобы датчики сняли показания и передали их на считывающие устройство. После этого результаты измерений будут показаны на экране прибора.

Состав: приспособление для контроля радиального биения, спецификация, технический характеристики, пояснительная записка Язык документа

Софт: КОМПАС-3D 14 sp3
