Разработка функциональной схемы автоматизации процесса производства аммиачной селитры (стадияI)

Санкт-Петербургский Государственный Технологический Институт (Технический Университет)
Кафедра автоматизации процессов химической промышленности
Курсовой проект по дисциплине "Системы управления химико-технологическими процессами"
На тему: "Разработка функциональой схемы автоматизаци процесса производства аммиачной селитры(сдадия I)"
Санкт-Петербург 2016

Описание технологического процесса:
Азотная кислота из приемной емкости Е проходит чере теплообменик Т1 и поступает в нейтрализатор НТ. Туда еподается предваритело нагретый в теплообмменнике Т2 газообразный аммиак. Основное количество аммиака поступает в газообразном состоянии из цеха синтеза аммиака. Дополнительно со склада подается жидкий аммиак, который испаряется в испарителе ИП.
В нейтрализаторе НТ при атмосферном давлении и опрееленной температуре протекает процесс нейтрализации, параллельно с ним происходит частичное упаривание раствора за свет теплоты нейтрализации. Частично упаренный слабокислый раствор аммиачной селитры концентрацией 60-80% (щелок) поступает в бак с мешалкой – денейтрализатор ДН, где окончательно нейтрализуется аммиаком. Пар, образующийся при выпаривании раствора (соковый пар), выводится из верхней чаасти нейтрализатора НТ. При неправильном ведении процесса з нейтрализатора с соковым паром может уноситься часть аммиака и азотной кислоты.

Содержание.
Введение
1. Описание технологического процесса.
2. Основные технические решения по автоматизации.
3. Описание функциональной схемы автоматизации.
Заключение
Список использованных источников.

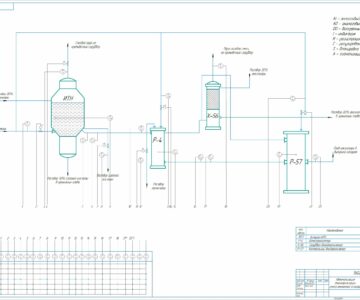

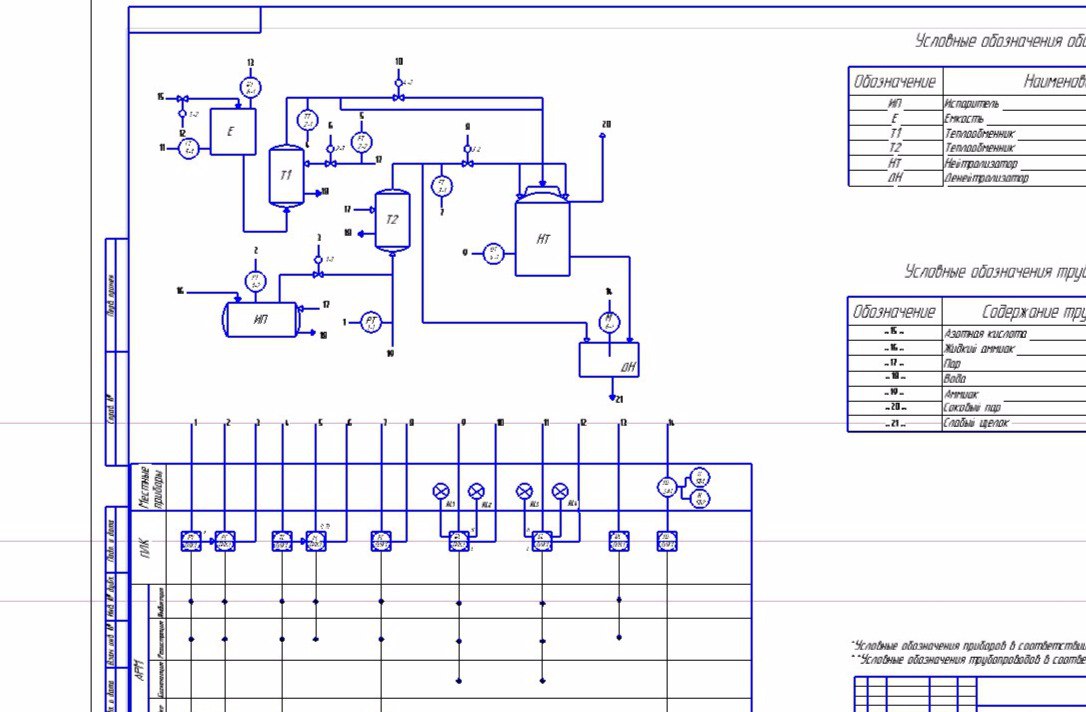

Состав: Функциональная схема автоматизации процесса производства аммиачной селитры (стадия 1) Язык документа

Софт: КОМПАС-3D 16

Файлы:
тех схема.cdw
Записка.docx
