S7-300 Автоматизация экстрактора противоточного типа

Могилевский государтвенный университет продовольствия
Кафедра автоматизации технологических процессов и производств
Курсовая работа по дисциплин"Автоматика и АСУТП"
На тему:"Автоматизация экстрактора противоточного типа"
Могилев 2016

Иходные данные Эктрактор противоточного типа:производительность 35 тонн;контроллер simatic S7-300
Извлечение целевого компонента из твердой фазы проводится в горизонтальном противоточном шнековом экстракторе , обогреваемом паром. Растворитель (вода) перед подачей в экстрактор подогревается в теплообменнике паром (Р=200кПа). Экстракт сливается в промежуточный сборник , откуда откачивается на дальнейшую переработку центробежным насосом .
Графичекая чать одержит труктурную схему экстрактора противоточного типа,и схему автоматизации.
Содержание
Введение
1 Исходные данные на проектирование
2 Разработка функциональной схемы автоматизации
3 Выбор и обоснование приборов и средств автоматизации
4 Выбор контроллера и модулей ввода/вывода
Заключение
Список используемых источников
Приложение (спецификация)

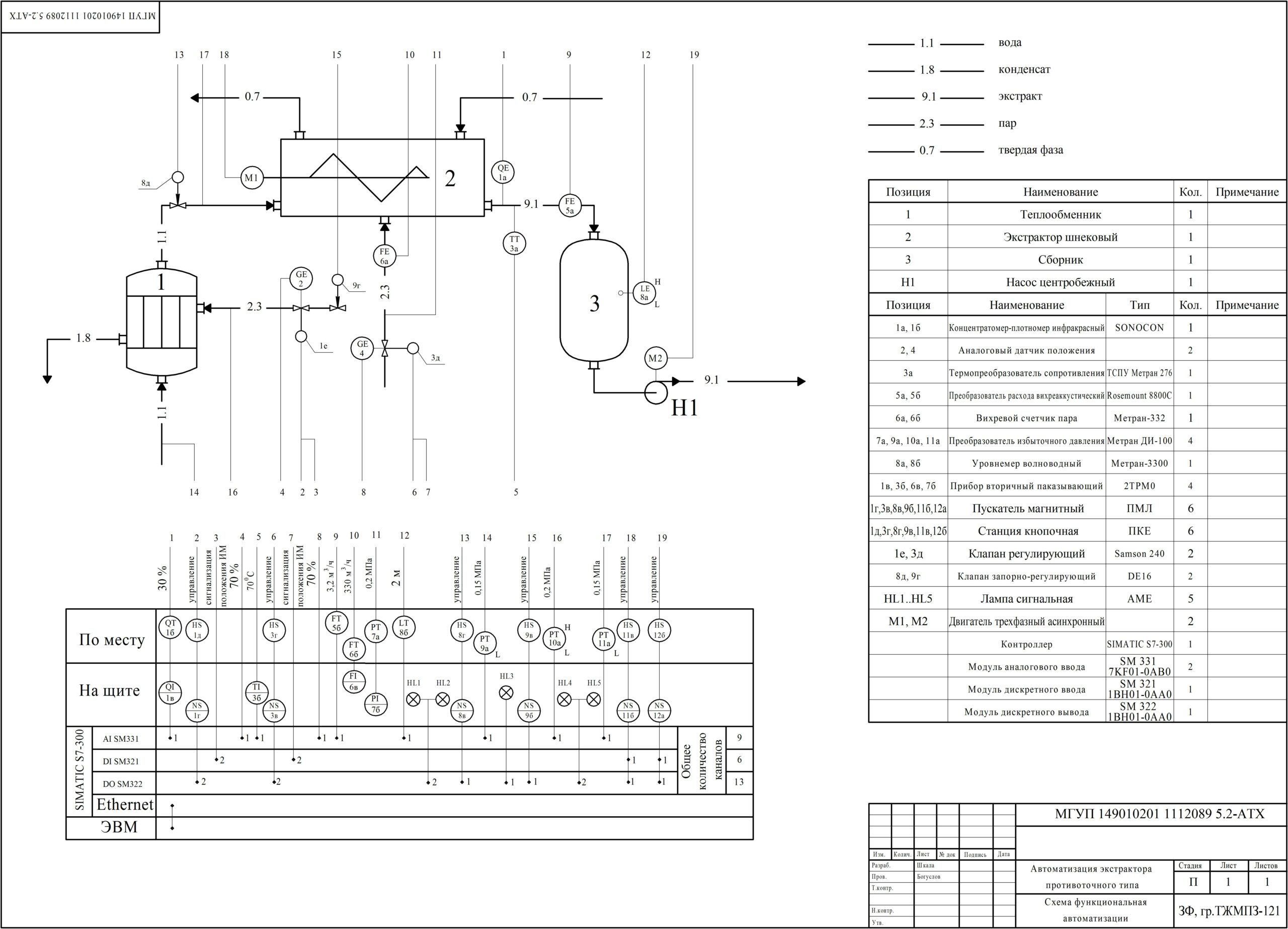

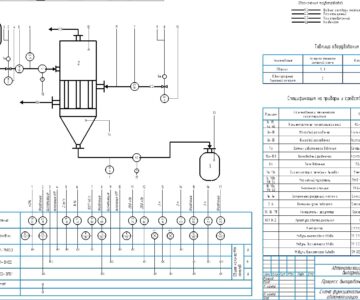

Состав: Спецификация,Схема функциональная автоматизации Язык документа
