Операция Укомплектация-2

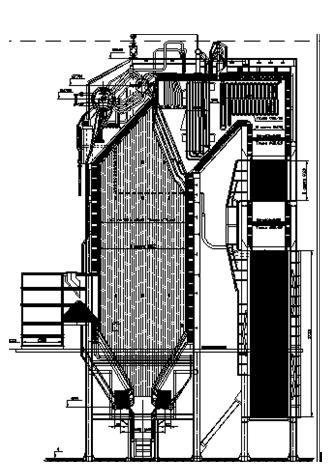

сборочный чертеж котла ТП-170

сборочный черчеж котла ТП-170 ивановской ТЭЦ-3
технические характеристики:
Производительность котла (номинальная)170 т. час
Производительность котла (минимальная)по циркуляции воды 90 т. час
Температура перегретого пара 510 оС
Давление пара в барабане котла 110 ати
Давление перегретого пара 100 ати
Температура питательной воды 215 оС
Температура горячего воздуха мазут/газ 249/230 оС
Температура уходящих газов 156/135 оС
Объем топочной камеры 885 куб.м
Степень экранирования топочной камеры 0,97
Высота топки 16 м
Глубина топки 6,89 м
Ширина топки 8,39 м
Теплонапряжение топочного объема 90500 к.кол/куб.м час
Расчетный КПД мазут/газ 92,5/92,9 %

Состав: Сборочный чертеж

Софт: AutoCAD
