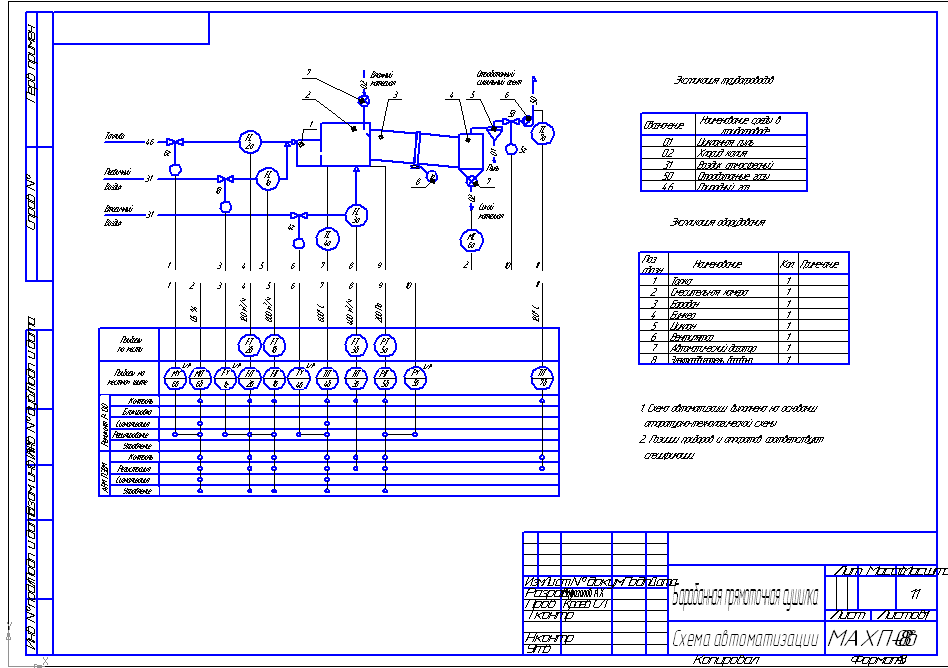

Схема автоматизации барабанной прямоточной сушилки

Пермский национальный исследовательский политехнический университет
Кафедра технологии и механизации производств
Контрольная работа "Автоматизация промышленного производства"
На тему: "Автоматизация барабанной прямоточной сушилки"
Пермь 2014.

В данной работе разработали схему автоматизации для барабанной прямоточной сушилки, выбрали вторичные приборы на щите и оборудование, внесли их в спецификацию.

Измерение:
1. Расход первичного воздуха 800 м3/ч
2. Расход топлива 120 м3/ч
3. Расход вторичного воздуха 400 м3/ч
4. Температура в смесительной камере 600 °С
5. Давление в смесительной камере 200 Па
6. Температура отработанного сушильного агента 120 °С
7. Влажность материала на выходе из сушилки 0,5%

Регулирование:
1. Влажность материала на выходе из сушилки от расхода топлива
2. Соотношение расходов первичный воздух-топливо от расхода первичного воздуха
3. Температура в смесительной камере от расхода вторичного воздуха
4. Давление в смесительной камере от производительности вентилятора

Сигнализация
1. Температура в смесительной камере
2. Влажность материала на выходе из сушилки

Состав: Схема автоматизации, ПЗ Язык документа

Софт: КОМПАС-3D 11
