Схема автоматизации котла ДКВР 20-13 ГМ

Схема автоматизации котла ДКВР 20-13 ГМ
ДКВР 20-13 ГМ паровой котел, двухбарабанный. Применяется на технологические нужды промышленного предприятия, в системы отопления, вентиляции и горячего водоснабжения.

Техническая характеристика
1. Паропроизводительность 20 т/ч
2. Давление в барабане 1,3 МПа
3. Конвективная поверхность нагрева 152,15 м
4. Радиационная поверхность нагрева 44,28 м
5. Водяной объем котла 13,25 м
6. Расчетный КПД при работе на мазуте 93,17 %,
при работе на газе - 91,1 %

Состав: схема автоматизация Язык документа

Софт: Компас v13

Каталог / Автоматизация / Схема автоматизации котла ДКВР 20-13 ГМ

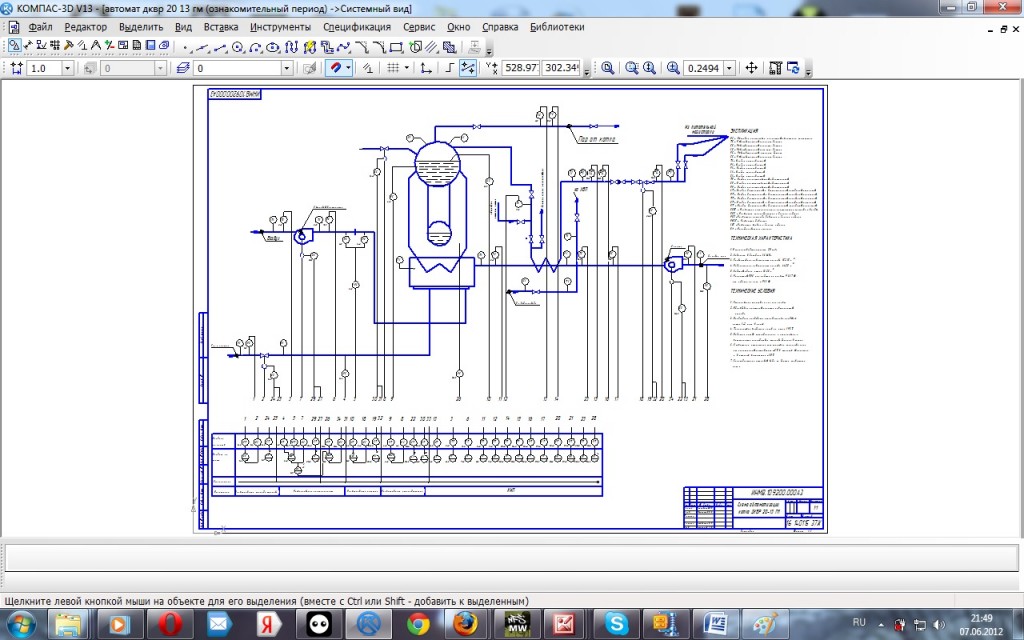

Просмотр файлов
автомат дквр 20 13 гм.cdw
