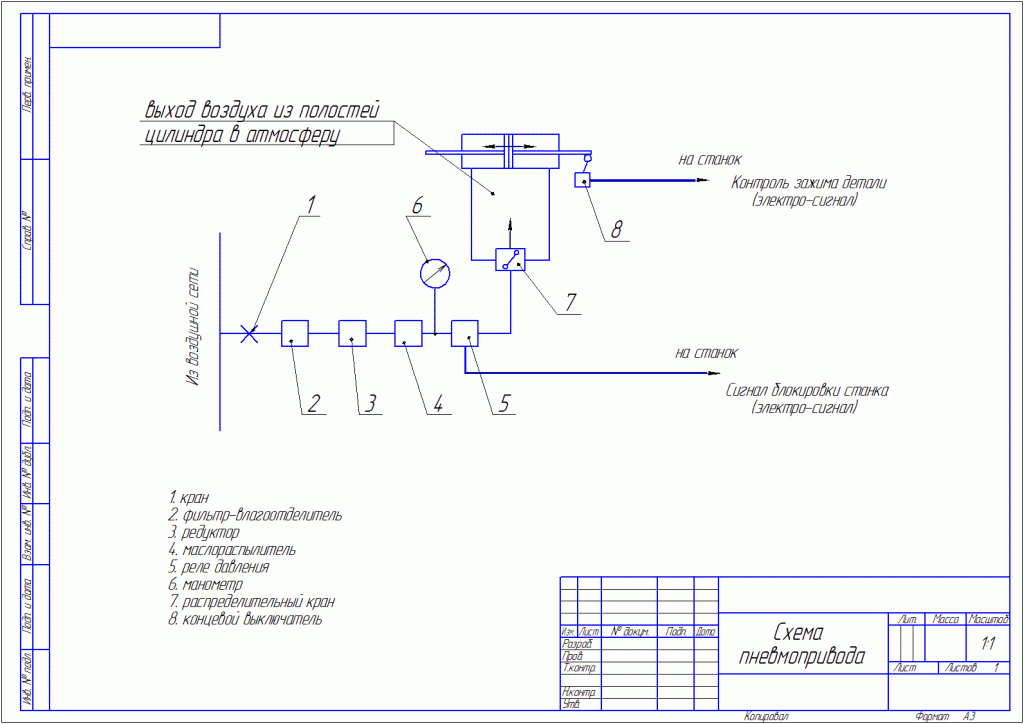

Схема пневмопривода

Для автоматизации зажимного механизма приспособления с двухсторонним пневмоприводом применяем схему с двусторонним пневматичическим приводом.
Из воздушной магистрали проведенной в участке через кран 1 воздух поступает во влагоотделитель 2, где отводится из воздуха влага. Затем воздух поступает на редуктор 3 с ручным регулированием. Редуктором по манометру 6 устанавливается необходимое давление. Далее воздух поступает в маслораспылитель 4, где образуется аэрозоль.
Контролирует наличия воздуха для работы приспособления реле давления 5. После реле давления воздух поступает на распределительный кран 7 с двумя фиксирующими положениями.
В одном положение воздух подается в цилиндр и поршень двигается на зажим детали, а другая полость цилиндра сообщается с атмосферой.
Во втором положение воздух подается на разжим детали. Контролирует зажим детали концевой выключатель 8, который разрешает станку выполнять обработку. Он нужен для технической безопасности.

Состав: Схема

Софт: Компас v12.cdw
