Схема подключения контроллера ATMega к двигателю

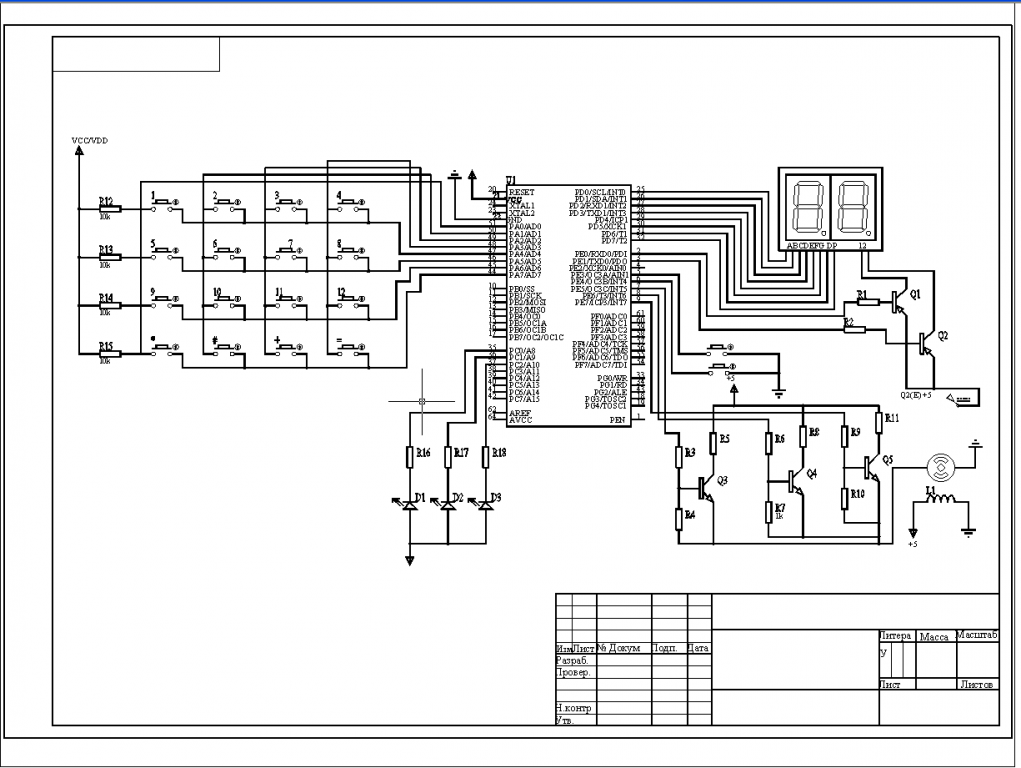

Схема подключения условного двигателя к контроллеру Atmega. Контроллер Atmega 128 в данной схеме используется для управления разгоном двигателя. Списка элементов нет. Двигатель в данном случае условный, работа не направлена на исследование двигателя и различных его элементов. Данная работа предназначена для моделирования работы контроллера в системе протеус и подключения различных элементов управления (клавиатуры , индикатора) к контроллеру.

Состав: Принципиальная схема Язык документа

Софт: AutoCAD

Каталог / Автоматизация / Схема подключения контроллера ATMega к двигателю
