ТУЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
Кафедра Автоматизированные станочные системы
Курсовой проект по дисциплине: «Управление техническими системами»
На тему станок 16К20Ф3
Тула 2014

В задании дан станок 16К20Ф3. Станок предназначен для выполнения различных токарных работ при обработки сложных деталей со ступенчатым и криволинейным профилем в условиях серийного и мелкосерийного производства. Нарезание резьб в широком диапазоне производится метчиком, плашкой или резцом по программе. А также для обработки заготовок из прутка размером 40мм. Число граней револьверной головки 6. Число диапазонов вращения шпинделя 3.

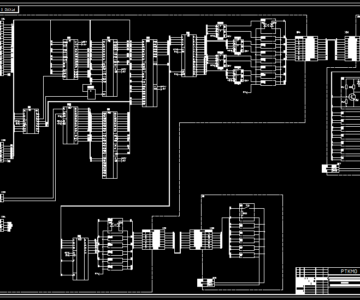

Устройство ЧПУ –«Электроника НЦ-31». Число координат/из них одновременно управляемых 2/2; имеется коррекция положения инструмента. Программоноситель – электронная память. Оператор в ходе обработки первой заготовки при помощи средств ручного управления и элементов автоматического управления формирует управляющую программу которая позволяет уже следующую заготовку обрабатывать в автоматическом цикле. Дискретность задания размеров: продольных 0,01мм, поперечных 0,005мм. Дискретность задания шага резьбы 0,0001мм. Главное движение шпиндельный вал получает от электродвигателя М1 через ременную передачу. Реверс шпинделя осуществляется электродвигателем. Смазывание коробки скоростей централизованное.
Движение подачи. Продольные и поперечные подачи револьверного суппорта происходит от высокомоментных электродвигателей постоянного тока М3 и М4 с изменением частоты их вращения через пары винт – гайка. Для контроля расположения револьверного суппорта на винтах установлены датчики обратной связи. Конечные выключатели обеспечивают выдачу команды об аварийном положении суппорта и отключении станка.
Револьверная головка поворачивается вокруг горизонтальной оси от двигателя М5. На каждом положении инструмента на револьверной головки установлены датчики фиксации положения.
