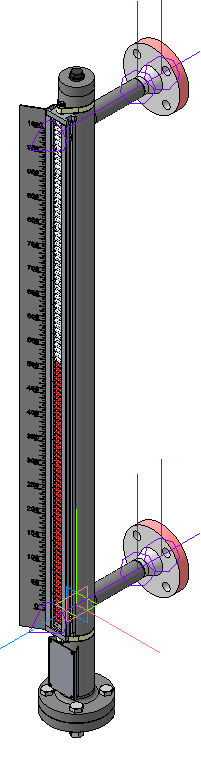

Уровнемер поплавковый байпасный серии "УПБ" 3D

Поплавковый магнитный указатель уровня "УПБ" состоит из байпасной камеры (трубы), установливаемой сбоку на резервуаре с помощью фланцевого, резьбового соединения или с помощью приварных патрубков. Таким образом резервуар и байпасная камера образуют сообщающиеся сосуды и благодаря этому принципу уровень жидкости в камере всегда соответствует уровню в сосуде.
Внутри байпасной камеры уровнемера находится цилиндрический поплавок со встроенным постоянным магнитом. Магнитная система поплавка бесконтактно воздействует на магнитный роликовый указатель уровня, смонтированный вне камеры.
Поплавковый указатель уровня "UTN" можно также установить сверху резервуара. Монтаж в этом случае проводится сверху через предусмотренное для этого фланцевое или резьбовое присоединение, а ролики на указателе поворачиваются под воздействием магнита, расположенного на верхнем конце направляющего стержня, снизу которого крепится поплавок.
Уровнемер поплавковый байпасный серии "УПБ" – продукт совместного производства ООО «КСР Кюблер РУС» и фирмы “KSR KUEBLER Niveau-Messtechnik AG”, изготавливается в России из комплектующих и по технологии фирмы “KSR KUEBLER Niveau-Messtechnik AG” и является полным аналогом уровнемеров поплавковых типа "BNA".
Магнитный указатель уровня

служит для визуального отображения уровня жидкости без источника внешней энергии. В этом указателе на расстоянии 10 мм друг от друга установлены красно-белые или сине-белые ролики с вложенными стержневыми магнитами. При помощи фокусированного магнитного поля поплавка магнитные ролики поворачиваются на 180° в соответствии с уровнем жидкости.
При повышении уровня - с белого на красный (MRA, MNAV) или синий (MRK, MNKV).
При снижении уровня - с красного (MRA, MNAV) или синего (MRK, MNKV) на белый.
Также есть возможность заказать ролики сине-красного цвета.
Корпус магнитного указателя уровня MRA и MRK изготавливается из алюминия, корпус MNAV и MNKV из нержавеющей стали. Магнитный роликовый указатель уровня может быть оснащен алюминиевой или нержавеющей гравированной шкалой с ценой деления 5 мм или в %.
Таким образом, байпасный поплавковый указатель уровня показывает уровень жидкости в виде красного или синего столбика без вспомогательной энергии.
Рядом с роликовым магнитным указателем может быть установлен герконовый или магнитострикционный датчик уровня, а также магнитные выключатели.

Состав: 3D модель сборки и детали Язык документа

Софт: Компас V12

Каталог / Автоматизация / Уровнемер поплавковый байпасный серии "УПБ" 3D

Просмотр файлов
60?2(33,7x2-M500-Z200).m3d
Flat Head Screw_AM(B18.6.7M - M4 x 0.7 x 8 Type I Cross Recessed FHMS --8N).m3d
Flat Washer Narrow_AM(B18.22M - Plain washer, 12 mm, narrow).m3d
Heavy Hex Bolt_AM(B18.2.3.6M - Heavy hex bolt M12 x 1.75 x 55 --30N).m3d
Hex Flange Screw_AM(B18.2.3.4M - Hex flange screw, M5 x 0.8 x 16 --16N)-1.m3d
Hex Flange Screw_AM(B18.2.3.4M - Hex flange screw, M5 x 0.8 x 16 --16N)-1_1.m3d
Hex Nut Heavy_AM(B18.2.4.6M - Heavy hex nut, M12 x 1.75 --W-N).m3d
Hex Thin Nut Chamfered GradeAB_DIN(Hexagon Thin Nut ISO 4035 - M10 - N).m3d
KSR130-1.m3d
KSR130-1_1.m3d
KSR130???⭨?.m3d
MRA ? ??࠭??(M500).a3d
Socket Head Cap Screw_DIN(DIN 912 M4 x 8 --- 8N).m3d
Socket Set Screw Cone Point_DIN(DIN 914 - M6 x 12-N).m3d
ZVSS(ZVSS250).a3d
белая MRA.m3d
Верх с пружиной(60,3x2).a3d
гребенка(М300).m3d
Ключ-ручка(Ду15).m3d
красная MRA.m3d
КСР130 c пружиной(Ду15).a3d
магнит MRA.m3d
окончание.a3d
Окончание.m3d
окончание_1.a3d
ОснованиеZVSS(ZVSS250).m3d
патрубок(Ф21,3 Ду15 L100).m3d
патрубок(Ф33,7 Ду25 L115).m3d
Плоский FormC(Ду25)-1.m3d
Плоский FormC(Ду25)-2.m3d
ПолусфераZVS.m3d
Пробка(G 1 2 ).m3d
Прокладка(26х21х2).m3d
Прокладка(82х56х2).m3d
Профиль(M500).m3d
Пружина с резинкой.a3d
Пружина с резинкой_1.a3d
Пружина.m3d
Резина на пружину.m3d
Ровный верх1(60,3х2).m3d
Ролик MRA.a3d
Стекло(M500).m3d
сухарь.m3d
Табличка(60,30).m3d
УПБ-25-100-ГОСТ7-М1000-V65x3.5-MRA-ZTS215-PN100-R48H-Ex-SG-G1_2-G1_2.a3d
Хомут(60,3).a3d
Хомут(60,3)_1.a3d
Хомут(60,30).m3d
шаровый NPT(G1_2).a3d
шаровый NPT(G1_2)_1.a3d
шаровый NPT.m3d
шпулька алюм..m3d
Экран левый(М500).m3d
