Операция Укомплектация-2

Установка охранно- пожарной сигнализации и системы оповещения и управления эвакуацией 2D

Проект автоматической пожарной сигнализации в здании общежития выполнен на основании договора и технического задания. Здание двухэтажное. Общая площадь защищаемых помещений 427, 42м². Помещения представляют собой: коридоры, кухня, столовая, холлы, кабинеты и жилые помещения. Система вентиляции только естественная, искусственная система вентиляции – отсутствует. Ранее смонтированная пожарная сигнализация и система оповещения – отсутствует. Пост с персоналом, ведущим круглосуточное дежурство, располагается на первом этаже здания, в помещении №14. Имеется телефон подключенный к городской телефонной сети. Все помещения отапливаемые, средняя температура от +18С до +24С, относительная влажность не более 70%, скорость воздушных потоков до 0, 2 м/ сек. Уровень естественных и рабочих шумов в любом из помещений не более 5 дБ.

Пожарная сигнализация спроектирована исходя из условий обеспечения оповещения и управления эвакуацией людей из помещений зданий в начальной стадии пожара, возникшего в одном из помещений. В соответствии с таблицей №2, пункт 4, СП 3. 13130. 2009, здание соответствует 2 типу СОУЭ. Для формирования команды управления оповещением использовать прибор приемно- контрольный имеющий следующие режимы работы: «Дежурный», «Внимание», «Пожар», «Неисправность».

Приемно- контрольный прибор (ПКП) «Сигнал- 20П SMD», пульт контроля и управления «C2000М», основной и резервный источники питания «РИП- 12, 12В- 3А» установить в помещении с персоналом круглосуточно несущим дежурство – кабинет №14. Для совместной работы и управлением ПКП «Сигнал- 20П SMD» и блок индикации «С- 2000БКИ» подключить по интерфейсу RS- 485 к пульту контроля и управления (ПКУ) «C- 2000М».

ПКУ «С- 2000М» способен отображать на ЖКИ, хранить в буфере все происходящие в системе события, а так же войти в состав интегрированной системы и передавать состояние системы на пост централизованного наблюдения (ПЦН) по интерфейсу на блок индикации. Пожарная сигнализация формирует команду для управления СОУЭ, в соответствии с пунктом 14. 3, СП 5. 13130. 2009 установить в каждом защищаемом помещении не менее трех пожарных извещателей. Для обнаружения очага возгорания на ранней стадии использовать извещатели дымовые, типа ИП212- 41М тепловые, типа ИП 103- 5/2 -А1.

Для звукового оповещения применить оповещатели звуковые типа “Колибри” (ПКИ- 1). Эвакуационные выходы оснастить табло «ВЫХОД». Для принудительного запуска оповещения установить извещатели пожарные ручные – ИПР- 3СУ. Монтаж кабельных линий системы АПС выполнить в электротехнических кабель- каналах, кабелем сечением жилы не менее 0, 5мм. Места межэтажных переходов, прокладки коробов и кабельных линий уточнить на месте при монтаже.

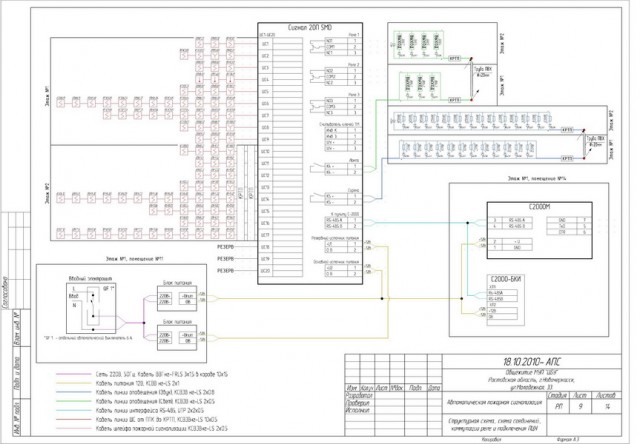

Состав: Структурная схема, схема соединений, коммутации реле и подключения ПЦН; Схема включения извещателей; Схема расположения извещателей; Спецификация; Пояснительная записка

Софт: DWG
