Вибрационное бункерное загрузочно-ориентирующее устройство для распорных втулок

СевНТУ Кафедра АТПП
Курсовой проект по дисциплине: Автоматизация управления материальными потоками технологических процессов
на тему: «Вибрационное бункерное загрузочно-ориентирующее устройство для распорных втулок»
Севастополь 2010

Вибрационные бункерные загрузочно-ориентирующие устройства (ВБЗОУ) являются наиболее распространёнными загрузочно-ориентирующими устройствами обрабатывающих, сборочных, контрольно - и счётно-сортировочных машин-автоматов, а также транспортно-ориентирующих модулей робототехнических комплексов.
Это объясняется высокой производительностью ВБЗОУ, их универсальностью, простотой регулировки и экономичностью. Кроме перечисленных преимуществ, ВБЗОУ позволяют легко делить основной поток деталей, перемещающихся по спиральному лотку на любое количество локальных потоков, что позволяет в целом повысить производительность за счёт обслуживания нескольких сборочных позиций. При этом снижаются энергозатраты и сокращаются производственные площади.
Вибрационные бункерные ЗОУ имеют много преимуществ перед дру-гими типами загрузочно-ориентирующих устройств. Отсутствие в них движущихся захватно-ориентирующих органов исключает возможность заклинивания деталей, в связи с чем отпадает необходимость в дополнительных предохранительных механизмах.
Характер движения деталей по лоткам вибрационных БЗОУ не за-висит от массы деталей, а это означает, что как крупные, так и весьма мелкие детали двигаются с одинаковой скоростью. Детали в ВБЗОУ перемещаются по лотку за счёт сил инерции и не сопровождаются интенсивным перемешиванием, что способствует их сохранности.

Технические характеристики
1. Производительность 15 шт/мин
2. Время непрерывной работы 60 мин
3. Напряжение питающей сети 220 В
4. Рабочая частота питающей сети 50 Гц

Состав: Вибробункер (СБ), Спецификация, Система управления (Э3), ПЗ Язык документа

Софт: Компас-3D 14

Сайт: www

Каталог / Автоматизация / Вибрационное бункерное загрузочно-ориентирующее устройство для распорных втулок

Просмотр файлов
пз аумптп.doc

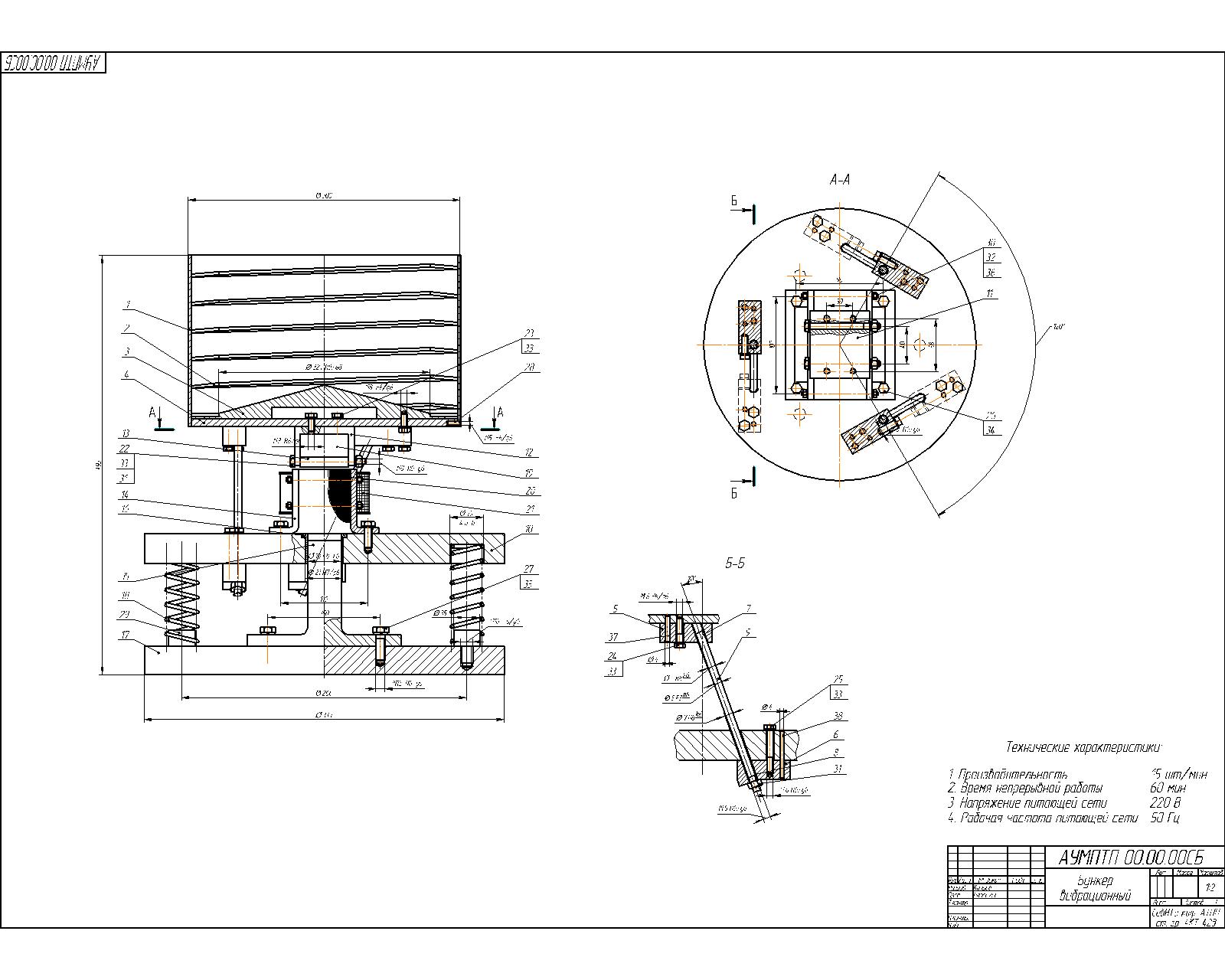

Сборочный чертеж.dwg
Спецификация.dwg
СУВБЗУ.dwg
