Моделирование заклепочного соединения стенки лонжерона с кронштейном

Моделирование заклепочного соединения стенки лонжерона с кронштейном c применением программного комплекса Femap. Анализ НДС кронштейна.

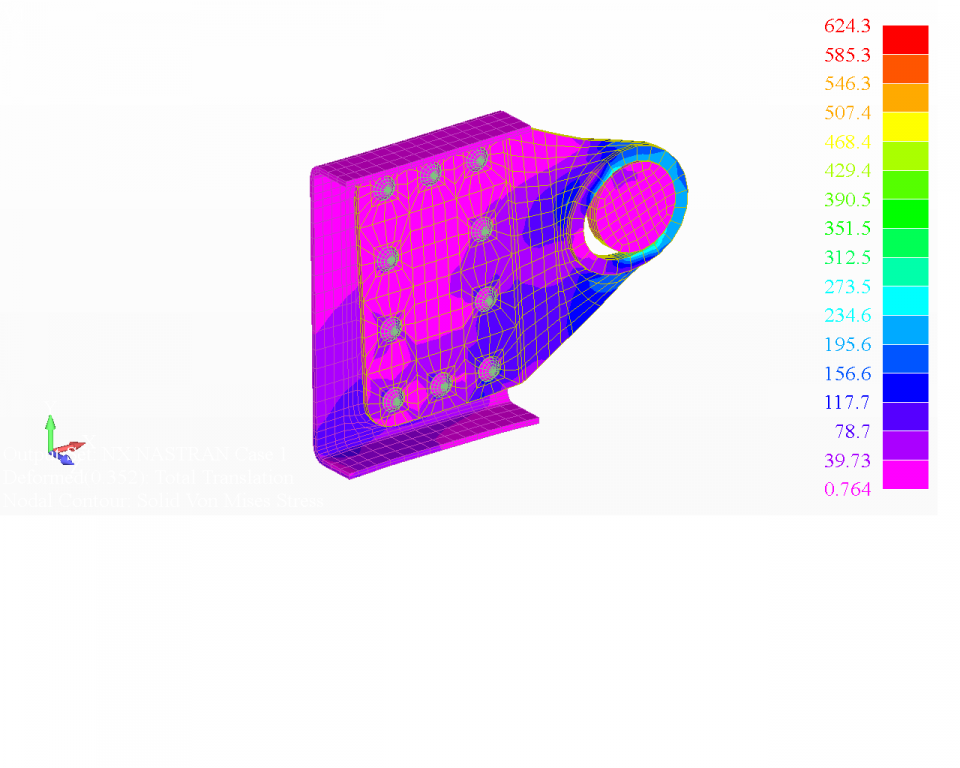

Архив содержит пояснительную записку к конечноэлементной модели кронштейна крепления лонжерона крыла самолета. В модели учтено контактное взаимодействие деталей: между кронштейном и лонжероном, а так же между ними и заклепками.

1 Исходные данные
2 Подготовка элементов соединения к разбиению на конечные элементы
3 Разбиение модели соединяемых деталей на конечные элементы
4 Создание модели заклепки
5 Моделирование условий сопряжения деталей
6 Задание нагрузки и граничных условий модели
7 Анализ модели. Выводы

Состав: КЭ-модель, пояснительная записка Язык документа

Софт: Femap 11, Microsoft Word 2007
