Расчет центропланного отсека фюзеляжа на прочность

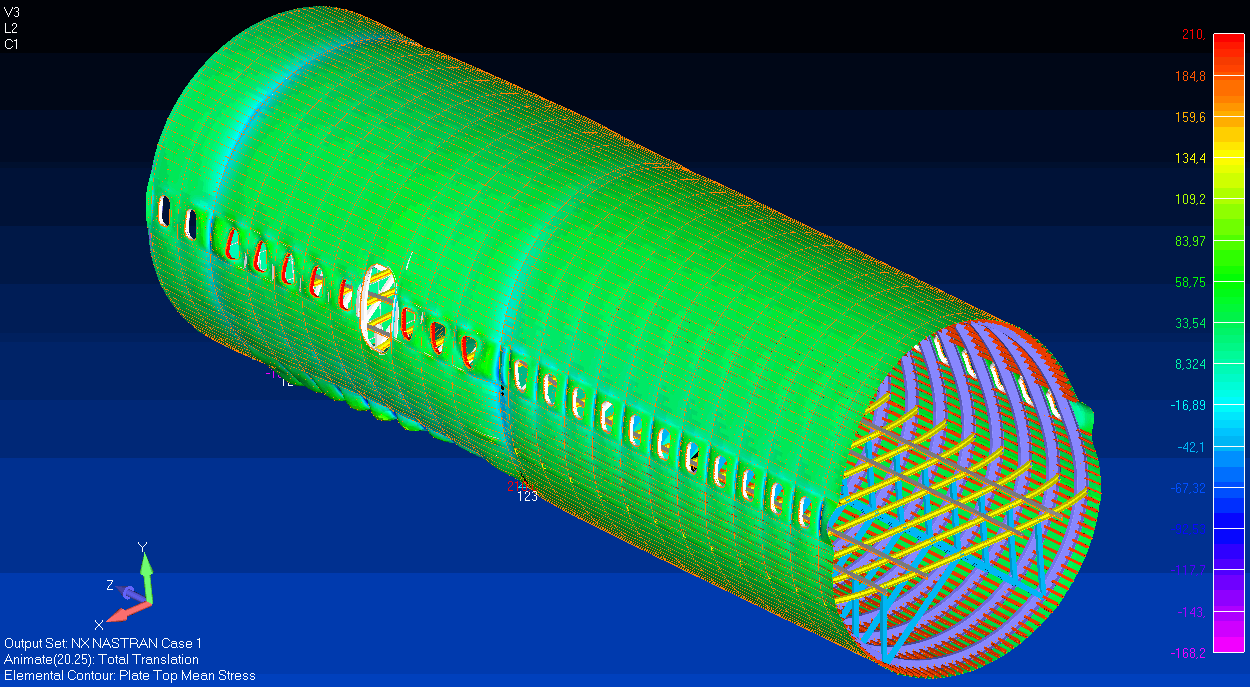

Приведена модель центропланной части фюзеляжа самолета. Выполнен анализ напряженно-деформированного состояния при действии изгибающей нагрузки (от соседних отсеков и собственного веса+масса груза). Диаметр фюзеляжа 3800 мм, длина участка 12000 мм. В обшивке и зашитом шпангокте имеются вырезы под иллюминаторы, люки, а так же вырез под центроплан. Сымитирован каркас пола. В модели два усиленных шпангоута, один из которых зашитый.

Состав: Конечноэлементная модель с внедренными результатами Язык документа

Софт: Femap 11.1
