Генеральный план станции технического обслуживания (СТО) (организация участка по ремонту)

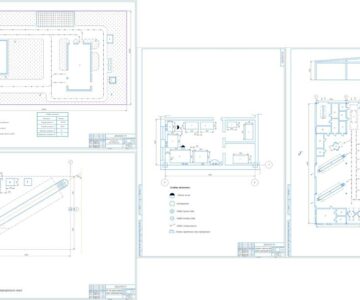

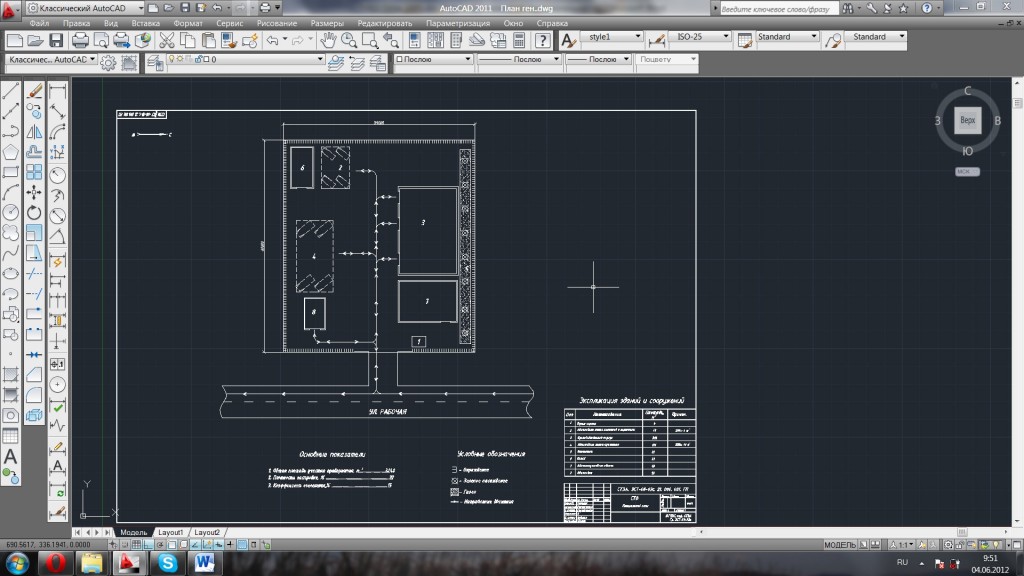

На данном чертеже представлен генплан СТО "Сумотори" г. Владивосток с экспликацией зданий и сооружений, вид сверху (2Д) выполненная во ВГУЭС кафедра СТЭА. Дисциплина - организацция СТО. Также прилагается пояснительная записка с расчетами СТО, анализом, и экономикой

Содержание

Введение

1 Аналитическая часть

1.1 Характеристика участка на базе СТО «Сумотори»

1.2 Анализ спроса и предложения услуг по ремонту топливной аппаратуры

1.3 Анализ рынка и информация о конкурентах

2 Технологическая часть

2.1 Система питания дизельного двигателя автомобиля Камаз

2.2 Общее описание топливной системы Common rail

2.3 Принципиальная схема топливной системы Common rail

2.4 Система Common Rail

2.4.1 Электромагнитная форсунка

2.4.2 Электрогидравлическая форсунка

2.4.3 Пьезоэлектрическая форсунка

2.4.4 Диагностика и ремонт форсунок системы Common rail

2.4.5 Блок ECU

2.5 Диагностика Common Rail

2.6 Топливный насос высокого давления (ТНВД)

2.6.1 Общее описание и технология ремонта

2.6.2 Расположение и компоненты

2.6.3 ТНВД радиально-плунжерного типа

2.6.4 Впускной и выпускной клапаны

2.6.5 Синхронизация ТНВД

2.6.6 Каналы прохождения топлива через ТНВД

2.6.7 Требования к чистоте рабочего места

2.6.8 Снятие и установка ТНВД

2.6.9 Алгоритм поиска неисправностей топливной аппаратуры

2.7 Топливный насос высокого давления (ТНВД)

2.7.1 Исходные данные для проектирования

2.7.2 Годовой объём работ

2.7.3 Определение количества рабочих постов

2.7.4 Число производственных рабочих

2.7.5 Оборудование производственного участка

2.7.6 Определение потребности в электроэнергии, тепле и воде

3 Конструкторская часть

4 Безопасность жизнедеятельности

5 Экономическая часть

5.1 Резюме предприятия

5.2 Исследование и анализ рынка и конкуренции

5.3 План маркетинга

5.4 Оперативный план

5.5 Расчёт фонда оплаты труда

5.6 План производства и реализации услуг на предприятии

5.7 Расчёт капитальных вложений

5.7.1 Стоимость производственного оборудования

5.7.2 Расчёт капиталовложений

5.8 Расчёт текущих затрат

5.8.1 Сырьё и материалы

5.8.2 Затраты на силовую электроэнергию для оборудования

5.8.3 Затраты на освещение

5.8.4 Суммарные затраты на электроэнергию

5.8.6 Расчёт затрат на воду для бытовых нужд

5.8.7 Расчёт затрат на воду для технических нужд

5.8.8 Суммарные затраты на воду

5.8.9 Затраты на отопление

5.8.10 Суммарные расходы

5.9 Расчёт себестоимости (годовых издержек) 70

5.10 Финансовый план

5.10.1 Расчёт прибыли предприятия

5.11 Основные экономические показатели

Заключение

Список использованных источников

Состав: Генеральный план (Гп), пояснительная записка Язык документа

Софт: Autocad 2004
