Детский металлический конструктор

Как то по просьбе пришлось создать так называемый конструктор имитирующий детский металлический конструктор из моего детства. Просьба состояла в том, чтобы придумать нечто для тренеровок работы в Компасе со сборками и параметрическими деталями. И создание параметрических деталей, управление ими и создание сборок.
Получился "Детский конструктор"

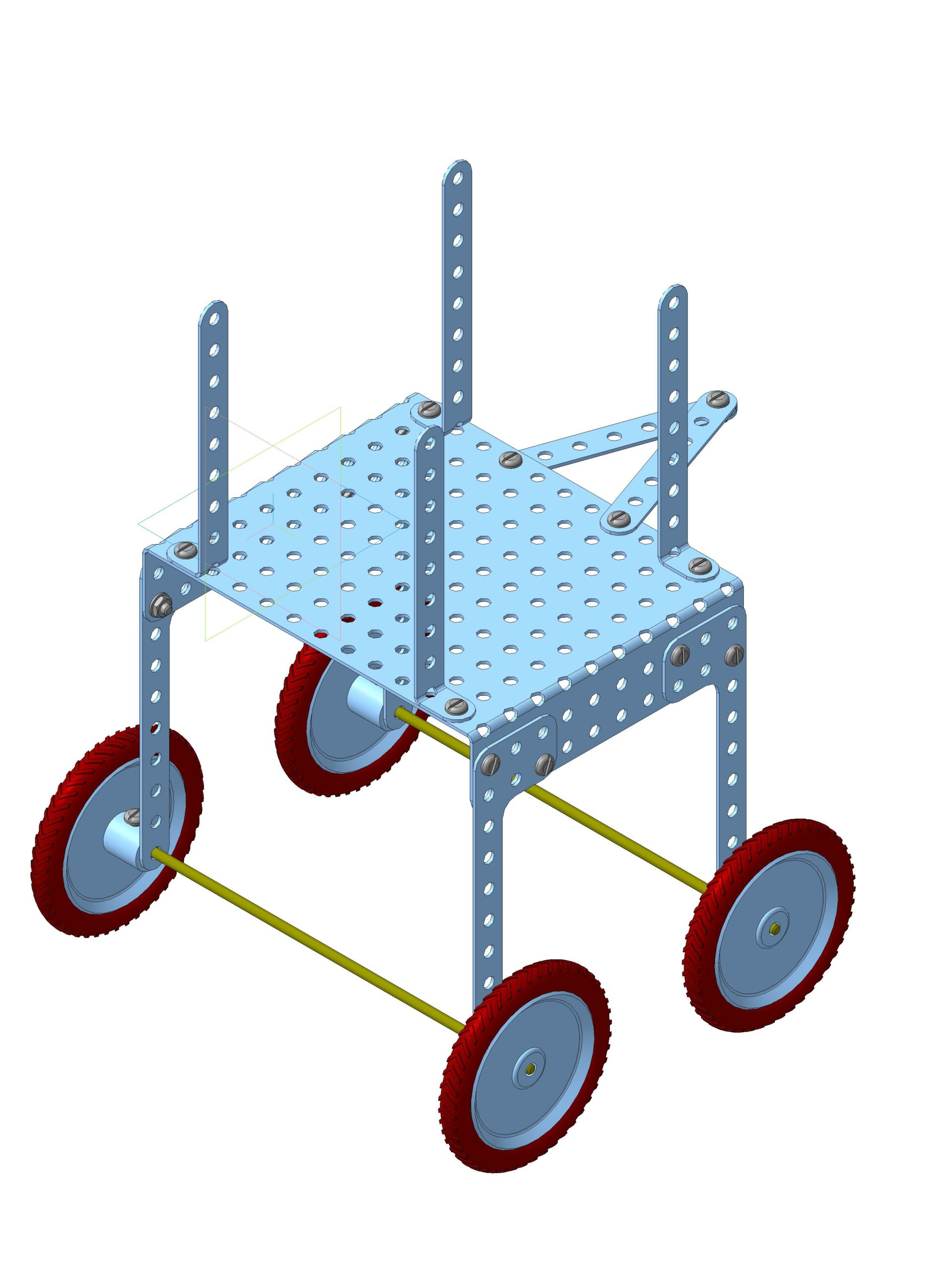

Рисунок одной из игрушек привожу ниже . Деталей несколько. Все остальные получаются из них путем изменения необходимых параметров которые зависят от количества отверстий нужных для конструкции. Некоторые детали - колеса еще не параметризованы. Но это всегда можно доделать при необходимости. Конструктор можно дополнять новыми деталями по образцу уже созданных.

Состав: 3D сборка Язык документа

Софт: Компас-3D 14

Каталог / Дополнительный материал / Уроки построения / Детский металлический конструктор

Просмотр файлов
ДК_1/D_1.m3d
ДК_1/D_2.m3d
ДК_1/D_3.m3d
ДК_1/D_4.m3d
ДК_1/D_5.m3d
ДК_1/D_6/D_6.a3d
ДК_1/D_6/D_6_1.m3d
ДК_1/D_6/D_6_2.m3d
ДК_1/D_6/D_6_3.m3d
ДК_1/D_6/~$D_6_1.m3~
ДК_1/D_6/~$D_6_2.m3~
ДК_1/D_6/~$D_6_3.m3~
ДК_1/Деталь - конструктор.m3d
ДК_1/Игрушка_1/D_1_1.m3d
ДК_1/Игрушка_1/D_1_2.m3d
ДК_1/Игрушка_1/D_2_1.m3d
ДК_1/Игрушка_1/D_4_1.m3d
ДК_1/Игрушка_1/D_4_2.m3d
ДК_1/Игрушка_1/D_5_1.m3d
ДК_1/Игрушка_1/Игрушка_1.a3d
ДК_1/Игрушка_1/Игрушка_1.jpg
ДК_1/D_6
ДК_1/Игрушка_1
ДК_1
