Дододекаэдр - поверхность

Проводил опыты с поверхностями и задался вопросом можно ли сделать сборку из поверхностей, а не из твердотельных деталей.
Была создана поверхность в виде пятиугольника.
Потом собрана одна сборочная единица в виде половинки дододекаэдра. В сборке не присутствовали тела, а только поверхности.
Потом из этих половинок собрал целый дододекаэдр. В этой сборке фигурировали тоже только сборочные единицы собранные из поверхностей.

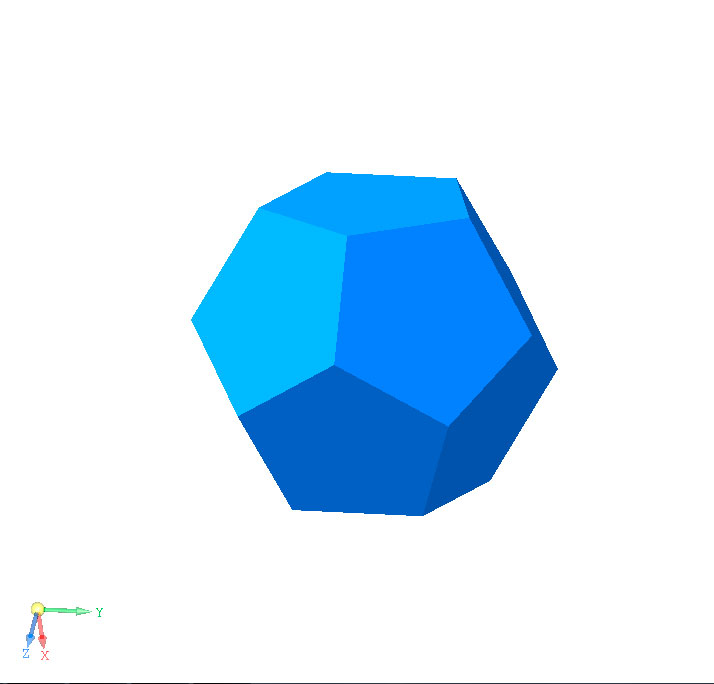

А уже для собранного из поверхностей дододекаэдра при менил операции для поверхностей: сшивка с образованием тела.
Как оказалось собирать из поверхностей оказалось на много удобнее т.к. поверхности не имеют толщины и сопарягать их на много проще. В данном случае использовал только совпадение точек.
Опыт показался интересным.

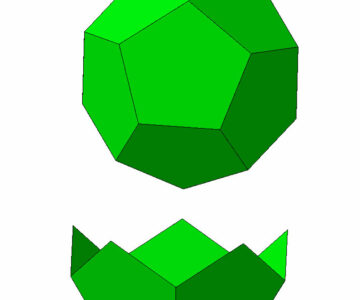

В работе приведены и деталь, и собранные половинки и образованное в конечном итоге тело.

Состав: 3D модель, 3D сборка, Поверхности Язык документа

Софт: Компас-3D 14

Просмотр файлов
Дододекаэдр.a3d
Дододекаэдр - поверхность.a3d
Пятиугольник.m3d
Дододекаэдр_половинка.a3d
