Эллипсорисователь

Продолжаю серию механизмов, работающих ни в режиме анимации, а в режиме реального времени прямо в сборке.
В данной работе представлен известный механизм для вычерчивания эллипса.

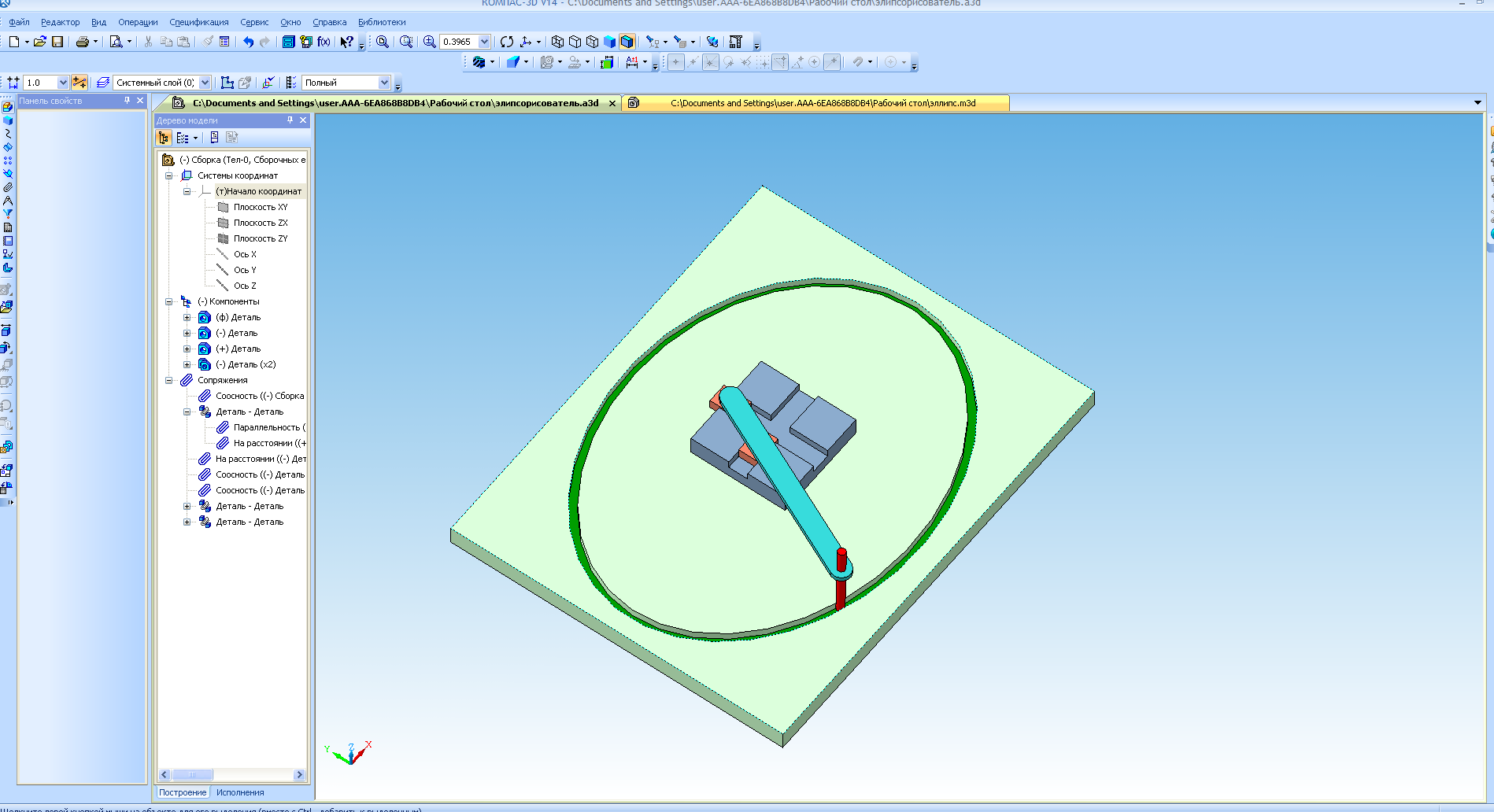

Если мышкой "взяться" за голубой рычаг и привести его в движение мышью, то за счет передвижения деталей в пазах, красный штырь будет вырисовывать эллипс. В данном случае красный штырь будет двигаться в пазу, имеющим форму эллипса.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
элипсорисователь.a3d
сухарь.m3d
крестовина.m3d
рычаг.m3d
эллипс.m3d
