Операция Укомплектация-2

Гайка. Параметризованная модель.

Это образец параметризованной не сложной детали с использованием переменных.
В данном случае все размеры зависят от длины грани шестиугольника - основы построения тела.
За исходный параметр можно выбрать любой из размеров.

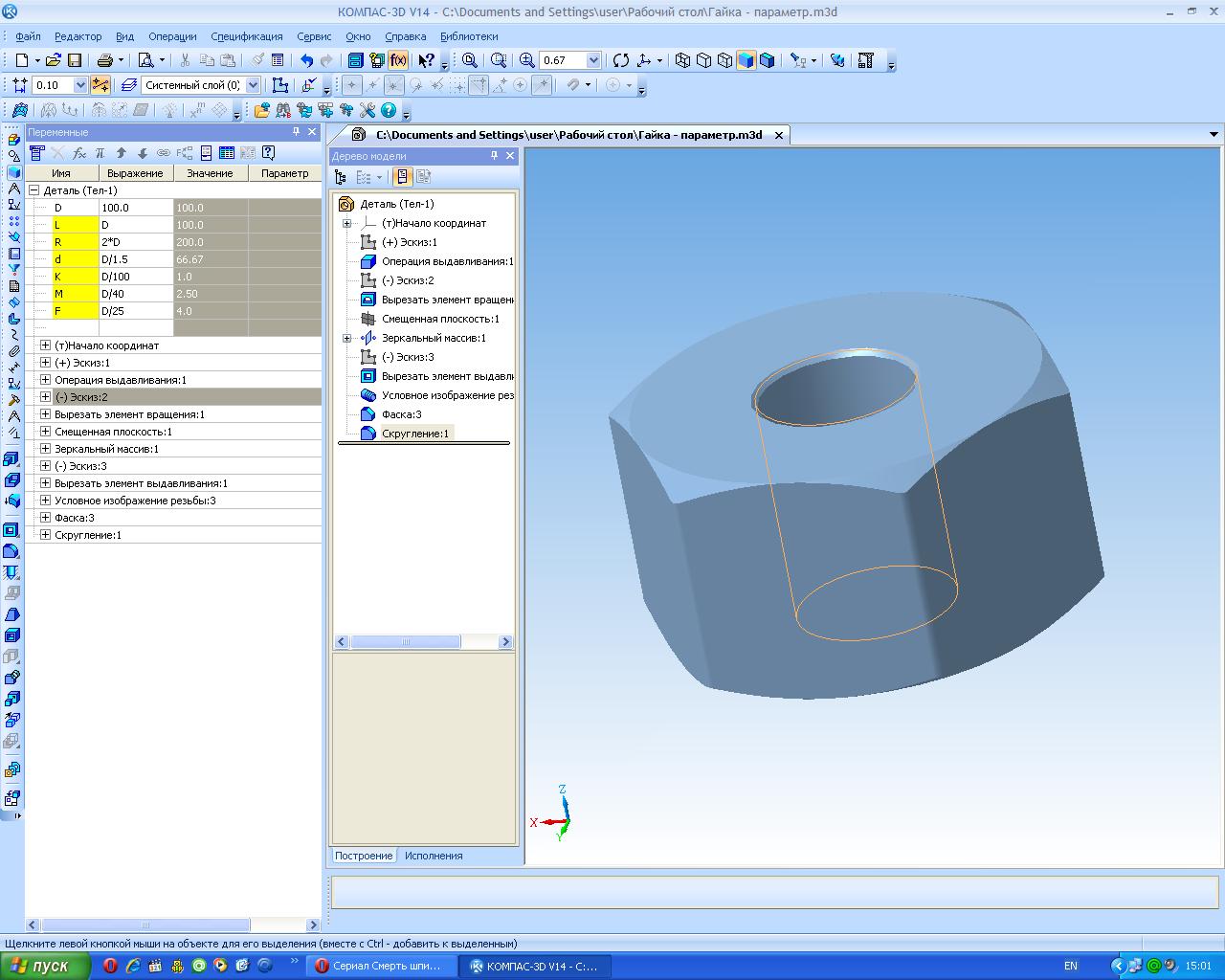

После изменения параметра D достаточно нажать кнопук F5 и модель перестроена под ваши параметры.
Выполнена как пример использования параметризации и переменных величин модели.

Состав: 3D модель, Параметризация, Переменные Язык документа

Софт: Компас-3D 14

Каталог / Дополнительный материал / Уроки построения / Гайка. Параметризованная модель.

Просмотр файлов
Гайка - параметр.m3d
