Хомут АЗЛК

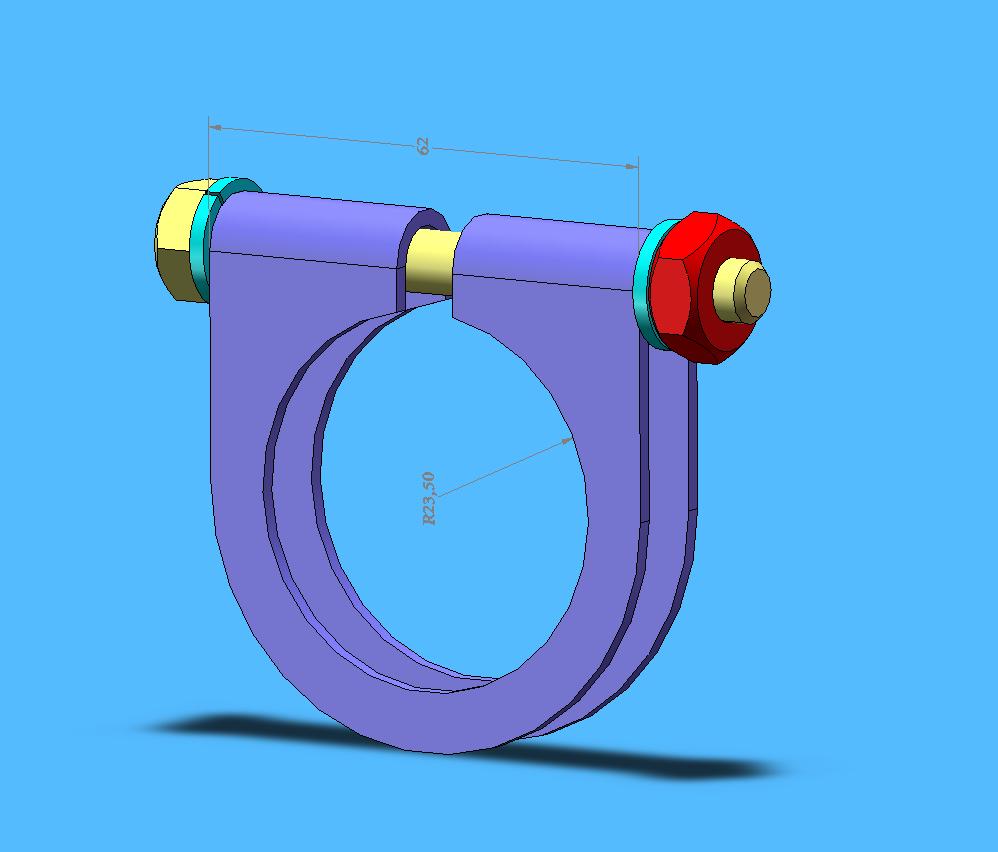

Представлена 3D сборка хомута.
Хомут используется для обжима трубных соединений болтом или винтом М8. Как вариант использования в ремонте автомобилей для обжима глушителя.
Рабочий диапазон обжима труб: от 40мм до 46мм.

Состав: 3D модель Язык документа

Софт: SolidWorks 2009

Сайт: www

Просмотр файлов
Болт М8х75.sldprt
Гайка М8.sldprt
Сборка хомута.SLDASM
Хомут-развертка.SLDPRT
Шайба 8.sldprt
